触覚画面 USB RF TCKシリーズ 電子組成用 PCB リフロー プロファイル試験用 熱プロファイラー

触覚画面 USB RF TCKシリーズ リフロー溶接オーブンの熱プロファイラー 温度プロファイルのテスト PCB電子組成生産

製品紹介

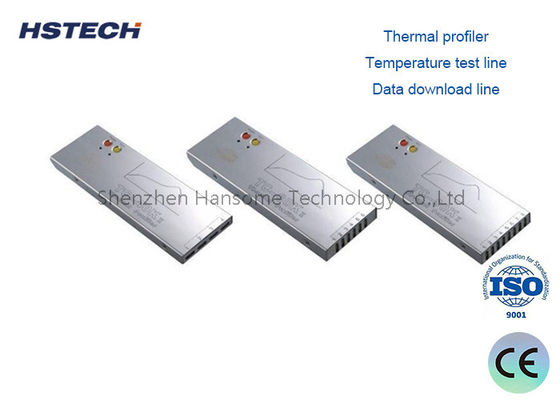

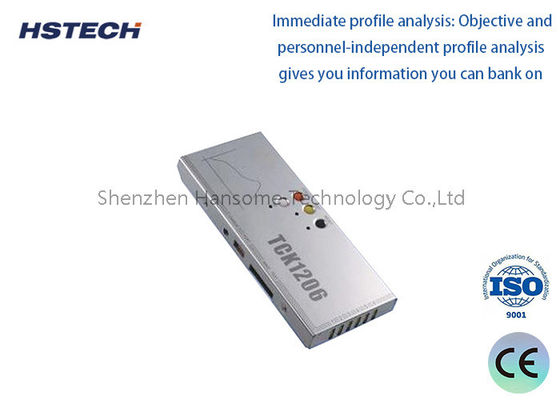

TCKシリーズの熱プロファイラーは,SMTおよび電子組立生産のために構築されたプロフェッショナルな温度プロファイリング機器です.タッチスクリーン操作で装備,それはUSBとRFの両方のワイヤレスデータ転送をサポート. この熱プロファイラーは,製品がリフローオーブンを通過するときのリアルタイム温度曲線を正確に記録します.リフロー溶接プロセスのための完全な熱プロファイルデータを記録します.操作者はタッチスクリーンで温度パラメータを直接チェックしたり,さらなる分析のためにテストデータをエクスポートしたりできます.これは,エンジニアがリフローオーブンのパフォーマンスを検証し,溶接プロファイルを最適化し,PCB組立生産中に欠陥のある溶接関節を避けるのに役立ちます.

標準構成

1. 熱プロファイラー
2. 隔熱箱
3. 温度試験線
4. データダウンロードライン
5. 充電器
6. 高温テープ
7. ソフトウェアCD
8. ↓+↓スクリュードライバー
9. ピンチ
10. 断熱手袋
11. 溶接線
12. 切手
13. 計器箱
14. ユーザーマニュアル
15. 承認証明書
16. RFトランシーバー (組成を選択)
17. 波テストシステム (組成を選択)

主な技術仕様

1. 熱対:K型熱対
2. サンプリング間隔:0.05秒~-600秒 ソフトウェアでセット
3. 記録データ:80000点/チャンネル 20セットのプロフィールを記録できます
4. 解像度:0.1°C
5. 温度測定範囲: 0~1000°C
6. 温度測定精度 ±1.0°C
7. 総電源: ≤120mW
8. 動作電圧:3.6VDC 充電可能なバッテリー
9. 尺寸: 195 (L) × 82 (W) × 21 (H) mm 195 (L) × 103 (W) × 21 (H) mm
10. 隔熱箱:245 (L) × 100 (W) × 30 (H) mm
11. 開始モード: 手動,指定時間,または指定温度
12. 記録モード:モニター/記録
13. 接続モード:USB/RF
14. ソフトウェア バージョン:Profilermanager 2.0

プロダクトライブラリ管理者

マシンライブラリマネージャー

ソルダーライブラリマネージャー

レシピライブラリマネージャー

データ分析

PWI

温度が最高時,温度が上昇する時

Temp (リフロー) の間の時間

Temp (リフロー) の間の傾き

傾きは,時 (Time) と波 (Wave) の間にある.

汎用的な応用シナリオ

TCKシリーズの熱プロファイラーは高度に適応性があり,幅広い製造業で重要な役割を担っています.

• SMT/DIP電子組成: 冷熱溶接接や部品熱ショックなどの欠陥を防ぐために,リフローオーブンと波溶接の温度曲線を最適化するために不可欠です.
• 自動車用・家電用 コーティング: 粉末塗装,粘着防止塗料,自動車塗料固化プロセスにおける精密温度追跡
• 太陽光とガラス製造ソーラーパネルのラミネーション,ガラスのテンパーリング,そしてアニールプロセスのための熱プロファイルのモニタリング
• 工業固化と熱処理: エポキシ樹脂固化,UV塗料焼,エナメルシントリング,アルミニウム合金熱処理のための正確なプロファイリング.

なぜ私たちのTCKシリーズ熱プロファイラーを選ぶのか?

熱プロファイリングは プロセス品質管理の骨組みです. TCKシリーズは 工業レベルの耐久性と 最先端のソフトウェア分析を組み合わせることで 顕著です.基本的なデータロガーとは違ってPWI メトリックとシミュレーション曲線調整を通じて実行可能な洞察を提供することで プロセスを最適化します.長持ちする充電可能なバッテリー, 総合的なアクセサリーキット (高温テープ,ピンチ,隔熱手袋を含む),TCKシリーズは,あなたの運用効率を最大化し,プロセス変動を最小限にするために設計されています.

熱処理を 完璧にする準備はできましたか?

温度変動が 製品品質や生産性を損なわせないよう TCKシリーズ 熱プロファイラーの精度と知性にアップグレードしてくださいソフトウェアのデモ製造ラインの完璧な熱曲線を実現するために,私たちのエンジニアリングチームをお手伝いしましょう.
