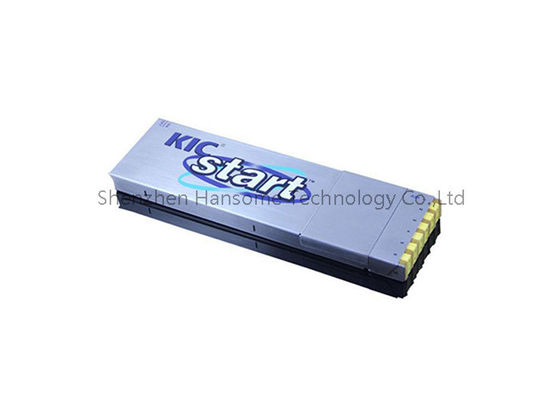

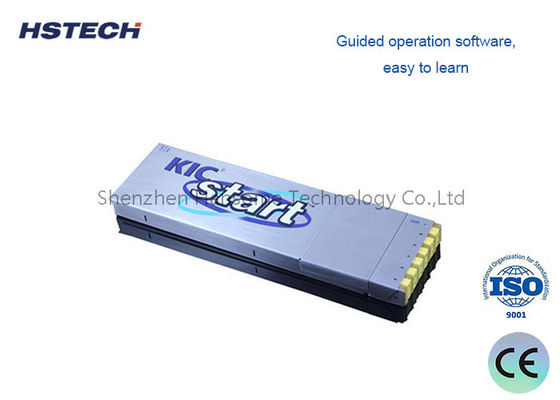

TCKシリーズ SMT 熱プロファイラー 射频トランシーバー 0.1C 分辨率とハイテンプテープ

TCKシリーズ熱プロファイラーは,SMTリフローオーブンおよび産業用熱プロセスモニタリングのために特別に設計されたプロフェッショナルな高精度温度プロファイリングデバイスです.電子製造のための熱プロファイリング機器として,この熱プロファイルテストは,チャンネルごとに8万点のデータポイントと,超高温解像度0.1°Cで,多チャンネル同期温度収集をサポートします.生産用品の熱と冷却の温度曲線を完全に正確に記録する.

内蔵RFトランシーバーモジュールで装備されたリフローオーブンの熱プロファイラーは,リアルタイムデータ表示とオフラインデータストレージをサポートする安定した無線データ送信を実現します.プロの高温テープで合わせた断固としてPCBボードと作業部品に熱電偶を固定し,落ちたり故障することなく高温産業環境に適応できます. 日常温度検出に広く適用されます.様々な熱処理機器のプロセス校正と品質最適化標準化されたSMT生産ラインにとって不可欠な精密試験ツールです.

1. 熱プロファイラー
2. 隔熱箱
3. 温度試験線
4. データダウンロードライン
5. 充電器
6. 高温テープ
7. ソフトウェアCD
8. ↓+↓スクリュードライバー
9. ピンチ
10. 断熱手袋
11. 溶接線
12. 切手
13. 計器箱
14. ユーザーマニュアル
15. 承認証明書
16. RFトランシーバー (組成を選択)
17. 波テストシステム (組成を選択)

1. 熱対:K型熱対
2. サンプリング間隔:0.05秒~-600秒 ソフトウェアでセット
3. 記録データ:80000点/チャンネル 20セットのプロフィールを記録できます
4. 解像度:0.1°C
5. 温度測定範囲: 0~1000°C
6. 温度測定精度 ±1.0°C
7. 総電源: ≤120mW
8. 動作電圧:3.6VDC 充電可能なバッテリー
9. 尺寸: 195 (L) × 82 (W) × 21 (H) mm 195 (L) × 103 (W) × 21 (H) mm
10. 隔熱箱:245 (L) × 100 (W) × 30 (H) mm
11. 開始モード: 手動,指定時間,または指定温度
12. 記録モード:モニター/記録
13. 接続モード:USB/RF
14. ソフトウェア バージョン:Profilermanager 2.0

• PWI
• 温度が最高時,温度が上昇する時
• Temp (リフロー) の間の時間
• Temp (リフロー) の間の傾き
• 傾きは,時 (Time) と波 (Wave) の間にある.

• SMT リフロー プロセスの検証:新しい製品導入 (NPI) のために最適な浸泡,ピーク,TAL (Time Above Liquidus) パラメータを確立し検証する.
• 波と選択溶接:冷接やPCBの脱層を防ぐために,予熱グラディエントと溶接鍋の温度を監視する.
• 固化・結合プロセス:プロフィールUV/熱固化オーブン 満たし不足,コンフォームコーティング,粘着粘着用アプリケーション
• 自動車・航空宇宙電子:IATF 16949,AS9100,その他の品質管理システムで要求される監査可能な熱記録を作成する.
• 契約製造 (EMS):顧客の仕事との間での迅速な切り替えの検証は,最初の通過の生産性の一貫性を確保します.
• 失敗分析と研究開発:熱データと欠陥マップを関連付けることで 墓石,排尿,または湿った問題を診断します

1. 真のグローバル互換性普遍的な電圧充電,メトリック/インペリアル切換,および多言語ソフトウェアは,地域的な障壁をなくし,再構成なしでどこにでも展開できます.
2. 経営費 の 低さ交換可能なヒートシールドとフィールドサービス可能な熱対コネクタは,密閉ユニットの競合他社と比較して長期的コストを削減します.
3. あなたの言語を話すソフトウェア:直感的なUIには最低限の訓練が必要で,PWIは推測をなくし,操作者だけでなくエンジニアも自信を持ってプロフィールを検証できます.
4. 供給連鎖の回復力標準化されたコンポーネントとグローバル・キャリブレーション・パートナーシップにより 迅速な対応が確保され 工場修理の待機時間が長くなることはありません
5. 拡張可能な製品ファミリー:基本的なラインではTCK-3から始め,複雑な自動車用ボードではTCK-12にアップグレードします.すべて同じソフトウェアプラットフォームとアクセサリーを使用します.

推測をやめて プロフィールを作れ無料のデモユニット評価を依頼TCKシリーズの動作をご覧いただけますあなたの特定のオーブンとボードの複雑性のために正しいチャネル構成と熱シールドを選択するのに役立ちます.
