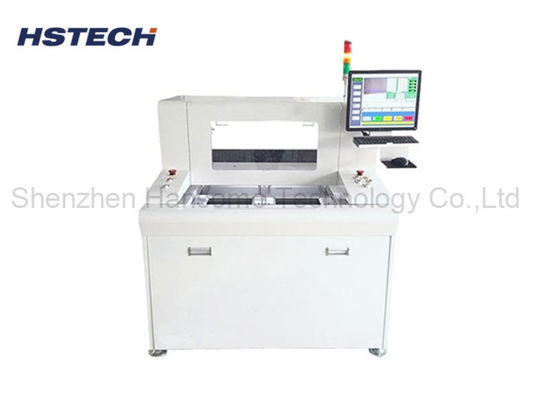

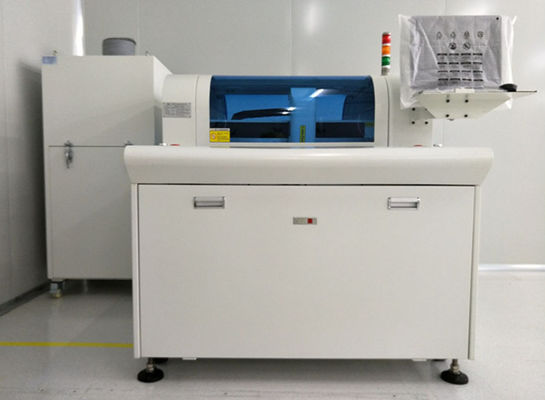

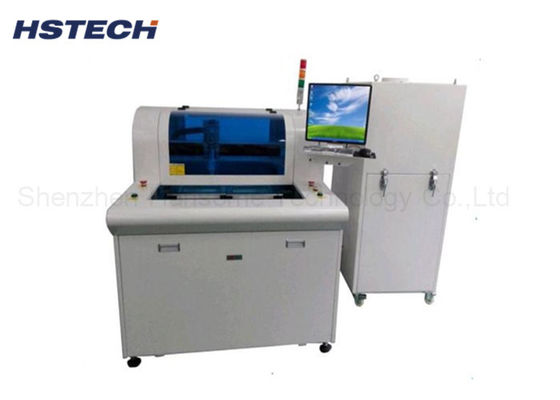

双面プラットフォーム 4軸PCBAルーターマシン CCD検出付き自動PCBデパニングマシン

ブランド名:	HSTECH
モデル番号:	RM-560
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	50 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

PCBAのルーター機械

別名:

自動PCBのルーター

電圧:

AC380V 50Hz

紡錘の誘導:

6000rpm

総重量:

700kg

保証:

1年

パッケージの詳細:

木製

供給の能力:

50 PC/月

ハイライト:

4軸PCBAルーターマシン

CCD検出

自動PCBデデリングマシン

製品説明

ダブルプラットフォーム 4 軸 PCBA ルーターマシン

SMT ポストプロセス PCBA アセンブリを正確に分離するための CCD 検出機能を備えた自動 PCB デパネリングマシン。

製品概要

このダブルプラットフォーム自動 PCB 剥離ルーターは、SMT 後工程 PCBA 切断用に特別に設計された精密分離装置です。 HIWIN 高精度リニアガイド、4 軸フルサーボ駆動システム、安定した 6000RPM 高速ルーティングスピンドルを備えたこの機械は、事前にプログラムされた切断パスに従って完全に自動で動作します。

スタンプホールにリンクされた PCB、湾曲した回路基板、およびさまざまな不規則な形状のアセンブリの分離要件を効果的に処理し、時代遅れの従来の V カットセパレーターを置き換えて、よりクリーンでストレスのないパネル剥離結果を実現します。

CCD 視覚位置検出機能を内蔵した Windows オペレーティングシステムを利用することで、オペレータは切断手順全体をリアルタイムで監視でき、大量エレクトロニクス生産において安定した加工精度と一貫した完成した PCB 品質を確保できます。

動作原理

ファイルのインポートとプログラムの設定:オペレータは、PCB ガーバーファイルをインポートするか、Windows タッチコントロールシステムで切断トラックを手動でマークして、ボードモデルごとに独立した配線プログラムを生成します。
CCD 視覚的位置調整のキャリブレーション:内蔵 CCD カメラは PCB 基準マークを自動的に識別して切断トラックを校正し、手動による位置決めエラーを排除します。
サーボ駆動の高精度ルーティング:4 軸サーボモーターシステムが 6000RPM の高速スピンドルを駆動し、あらかじめ設定されたパスに沿って移動します。鋭利な配線ビットは、PCBA 上のコンポーネントを伸ばしたりひび割れたりすることなく、PCB 接続タブを穏やかに切断します。
集塵と完成基板の出力:統合された内部集塵機が動作中にすべての切削くずや樹脂粉塵を吸収し、作業ゾーンを清潔に保ちます。配線が完了すると、完成した分離済み PCB はアンロードの準備が整います。

主な特長

6000 RPM の高速ルーティングスピンドルにより、振動が少なく、部品に損傷を与えずにスムーズな切断が可能
生産効率を最大化するために交互にロードとアンロードを行うための二重独立ワークテーブル設計
フル HIWIN リニアガイドトランスミッションにより、非常にスムーズな動き、長寿命、安定した切断精度を実現
4軸サーボモーターフルドライブによる正確な位置制御と繰り返し位置決め誤差0.02mm以下
ガーバーファイルの直接インポートと手動のポイントツーポイント位置決めをサポートする Windows インテリジェントオペレーティングシステム
リアルタイムのトラック監視と自動オフセット補正のための内蔵 CCD 視覚検出システム
PCB 粉末と切削くずを収集し、スピンドルと作業場の環境を保護する統合された強力な集塵機
FR4リジッドPCB、アルミニウム基板、FPCフレキシブル回路基板、複合基板などの幅広い材料互換性
従来の V カットセパレータの理想的な代替品で、スタンプ穴連動パネルや湾曲した特殊形状ボードに対応します。
低作動音、コンパクトな本体設計、容易なメンテナンス、簡単なオペレータトレーニング

技術仕様

モデル	RM-560
構造	シングルスピンドル、デュアル作業プラットフォーム
機械サイズ(mm)	100012001550
総重量	700kg
集塵機サイズ(mm)	6256001600
集塵方法	ボトムコレクション
作業床サイズ	300*400mm
プラットフォーム駆動タイプ	ダブルロータリープラットフォーム、三相モーターインバーター付き精密スライサー
駆動方式	X/Y/Z軸はサーボモータ駆動、W軸は三相モータ周波数インバータ駆動
ルーティングスピンドル	6000rpm
切断速度	1～100mm/秒
切断精度	±0.05mm
繰り返し精度	±0.02mm
軸移動速度	800mm/秒
Z軸システム	ネジ駆動、デュアルガイド
ルーターキット	フライス φ0.8～φ3.0 左回転シャンクタングステン鋼
工具寿命管理	ソフトウェアプログラム制御
アクティブ保護機能	セーフティライトカーテン
セキュリティドア	手動ドア
エラーアラーム	はい
プログラム方式	セルフプログラミング、キーボードとマウスでカメラを制御

互換性のある PCB 材料

FR4リジッド基板、アルミベース基板、FPCフレキシブル基板、CEM-1複合基板、薄型多層基板

主なパネル剥離用途

スタンプホール接続された PCB パネル
不規則な曲面輪郭の回路基板
繊細な SMT コンポーネントを備えた薄く繊細なアセンブリ
少量試作PCBA＆大量量産ライン
