| ブランド名: | HSTECH |
| モデル番号: | RT350/RT360 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |

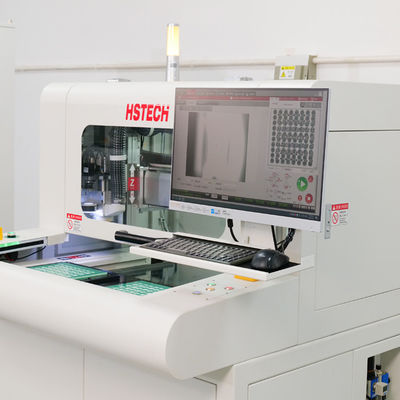

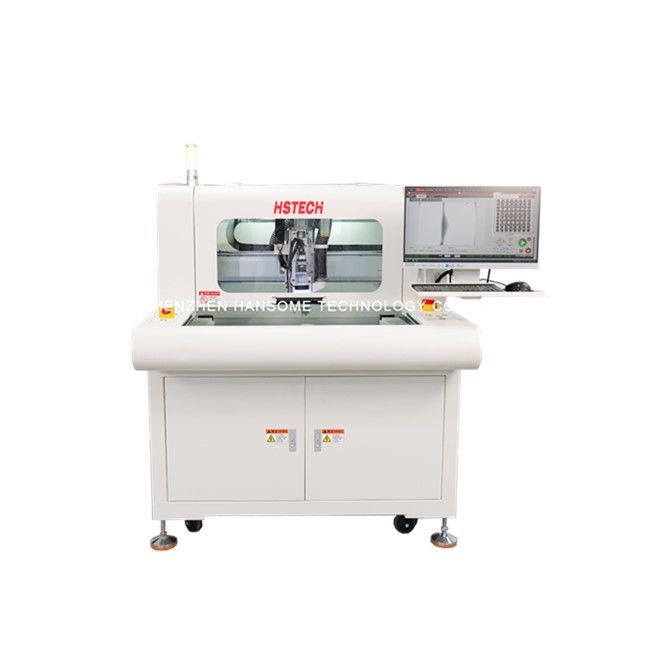

ツインテーブル 自動 スピンドルビット ルティング PCBA デパネルリング ルータ 機械
主要な特徴
1. 中国語/英語ソフト操作システム
2. ドイツブランド バスラー 高速カメラ 全板写真 プログラムモード
3. 自動ルーティングツール ((ビット) 変更,破損ツール検出,ツール高さ修正機能で装備
4. 生産効率を向上させるため,連続して二重テーブル作業
仕様
| 機械モデル | NT1 石油 | NT1 石油 | RT360A について | RT380A |
| PCB切断サイズ | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
| 切る物 | 線,点,弧,円など | 線,点,弧,円など | 線,点,弧,円など | V溝,スタンプホール,円点など |
| 切断テーブル | 双人テーブル | 双人テーブル | 双人テーブル | 双人テーブル |
| 切断精度 | ±0.08MM | ±0.05MM | ±0.05MM | ±0.05MM |
| 繰り返す精度 | ±0.015MM | ±0.01MM | ±0.01MM | ±0.01MM |
| 最大軸移動速度 | X,Y1,Y2:1000mm/s,Z軸:800mm/s | X,Y1,Y2:1000mm/s,Z軸:800mm/s | X,Y1,Y2:1000mm/s,Z軸:800mm/s | X,Y1,Y2:1000mm/s,Z軸:800mm/s |
| スピンドル | 中国ブランド | 中国ブランド/NSK スピンドル (オプション) | 日本NSK/ドイツシコテック | Vブレード+中国ブランドのスピンドル |
| ツール変更モード | 手動ツール交換 | 手動ツール交換 | オートマティック | 手動ツール交換 |
| スピンドルルーティング速度 | マックス:60000rpm | マックス:60000rpm | マックス:60000rpm | マックス:60000rpm |
| ツール検出 | 自動ツール沈没,ツール破裂 | 自動ツール沈没,ツール破裂 | 自動ツール沈没,ツール破裂,スライディングツール検出 | 自動ツール沈没,ツール破裂,スライディングツール検出 |
| 切断速度 | 5~100mm/s 調整可能 | 5~100mm/s 調整可能 | 5~100mm/s 調整可能 | 5~100mm/s 調整可能 |
| PCB切断厚さ | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
| プログラミング方法 | パネル全体 撮影 絵画の線を教えている | パネル全体 撮影 絵画の線を教えている | パネル全体 撮影 絵画の線を教えている | パネル全体 撮影 絵画の線を教えている |
| 制御方法 | PC 精密 4 軸制御 | PC 精密 6 軸制御 | PC 精密 6 軸制御 | PC 精密 6 軸制御 |
| X,Y1,Y2,Z駆動モーター | 中国ブランドのサーボドライバー | パナソニックA6 サーボドライバー | パナソニックA6 サーボドライバー | パナソニックA6 サーボドライバー |
| 適切なルーティングビットサイズ | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM | 0.8 ¥3.0MM |
| 電源 | AC220V 50/60HZ 単相 | AC220V 50/60HZ 単相 | AC220V 50/60HZ 単相 | AC220V 50/60HZ 単相 |
| 機械のサイズ |
L*W*H (180mm*1180mm*1350mm) |
L*W*H (180mm*1180mm*1350mm) |
L*W*H (180mm*1180mm*1350mm) |
L*W*H (180mm*1180mm*1350mm) |
| 機械の重量 | 800kg | 800kg | 800kg | 800kg |
| 掃除機の電力 | 3HP | 3HP | 3HP | 3HP |
| 掃除機の電源 | AC380V 3相 | AC380V 3相 | AC380V 3相 | AC380V 3相 |
| 粉塵のないサイズ |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
L*W*H (665mm*635mm*1610mm) |
| 掃除機の重量 | 155kg | 155kg | 155kg | 155kg |
| 掃除方法 | 上部/下部サイズクリーニング (オプション) | 上部/下部サイズクリーニング (オプション) | 上部/下部サイズクリーニング (オプション) | 上部/下部サイズクリーニング (オプション) |
主要な特徴
1装置情報
カメラ,光源,ツールなどの使用を含む機械の状態情報を表示します.
2プログラム編集者
このモードでは,切断線は画像教学方法によって迅速かつ正確に編集できます.
3システムプログラム
このモードでは,ユーザはスタートポイントとエンドポイントを設定するだけで,機械は自動的に切断プロセスを完了します.
4位置修正
このインターフェイスでは,位置を設定できます. 位置に達すると,機械は自動的に検出し停止します.
5. マニュアルモード

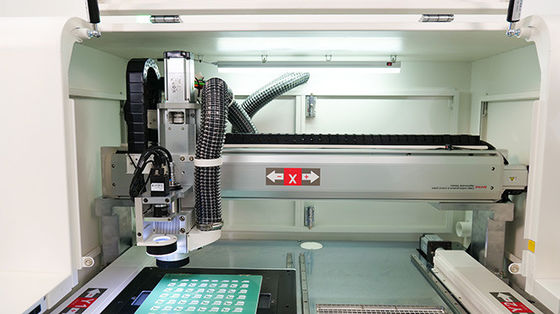

このモードでは,X/Y軸の動き,ツール回転などを含む機械の様々な動作をユーザが手動で制御できます.
6設定を保持する
このインターフェースでは,製造日程,作業時間,故障記録などを含む機械の作業日記を表示できます.
7プロセスのパラメータ
このインターフェースでは カメラパラメータ,光源パラメータ,ツールパラメータなど 機械の様々なパラメータを設定できます
利点
ドイツの高速カメラを通して,ボードの写真のすべてを実行し,その後,プログラミング,伝統的なプログラミング方法と全く異なる.
自動ルーティングツールの変更,破損ツールの検出,ツールの高さ修正機能が備わっています.
ツール交換時に高度偏差問題を避けるための自動ツール修正機能
機械 の 生産 性 を 最大 に する ため に,ダブル テーブル テーブル は 連続 的 に 働い て い ます

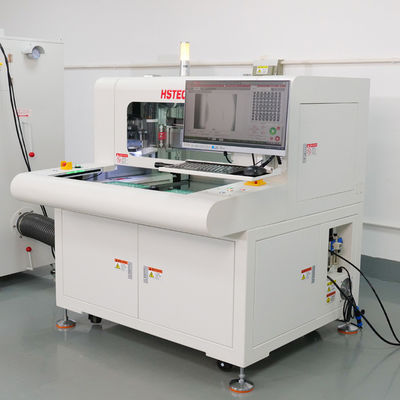

機体と粉塵収集機
