| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | QL800A |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 泡付きの木製パッケージ |
| 受渡し時間: | 1ヶ月 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月20セット |
| 製品名: | PCBのルーター機械 | 色: | ホワイト |
|---|---|---|---|
| プラットフォーム: | 2倍 | 切断ツール: | フリースカット機 |
| 操作システム: | ウィンドウ | スクラップ収集: | 集じん器 |
| 保証: | 1 年 | 電圧: | AC380V 50Hz |

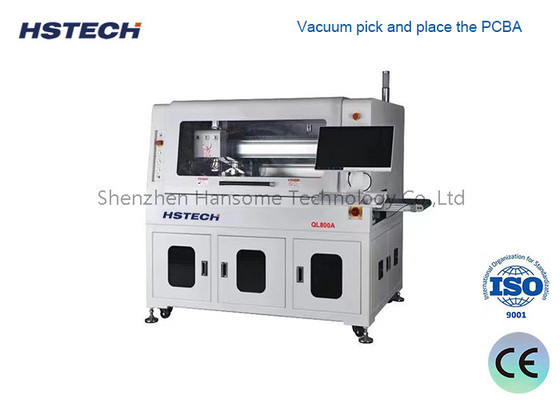

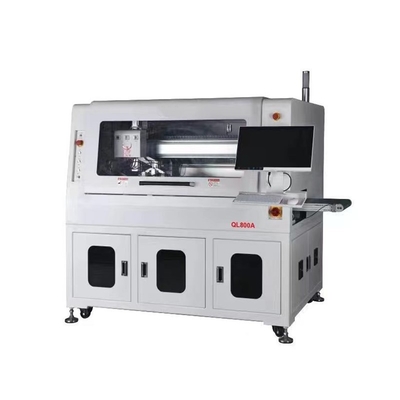

高性能PCBルーター 機械 迅速かつ正確な切断
紹介
この機械は自動下部ルーティング用のジグで固定された PCBAですと一緒にジグとPCBAをピックアップして置くためにノズルの吸い使いますスタンプホール,曲線PCB,その他の不規則なPCBを分離するために使用されます.
特徴
1.自動操作:PCBスプリッタは自動制御システムを採用し,自動カットプロセスを達成できます.オペレーターはパラメータとカット経路を設定する必要があります.そして機械は,事前に決定された方法に従って動作することができます生産効率と精度を向上させる.
2高精度切断:PCBスプリッタは高度な切断技術を採用し,高精度切断を達成できます.プリセット回路の輪郭とサイズ要求に応じて正確な形状とサイズにPCBボードをカットすることができます各ボードの品質と一貫性を確保する.
3多機能性:PCBスプリッタには通常,複数の切断モードとツールがあり,さまざまなタイプのPCBボードと切断ニーズに適応できます.例えば,線形切断を実行できます.V型切断形状が異なる板の切削要件を満たすために,円形切削など.
4高効率とコスト削減:PCBスプリッターの自動操作と高精度切断能力により,効率的な生産が可能になります.それは迅速かつ正確に切断作業を完了することができます同時に,手作業によるエラーや損傷を削減し,生産品質と信頼性を向上させることができます.
5柔軟性と調節性:PCBスプリッタは柔軟性と調節性が高い.操作者は,PCBボードの異なる種類とサイズに適応するために実際のニーズに応じて切断パラメータを調整することができますこれは,小さなバッチ生産とカスタマイズされた生産のニーズに適しています.
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします.高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
パッケージについて
