| ブランド名: | HSTECH |
| モデル番号: | QL800A |
| Moq: | 1PC |
| 価格: | Negotation |
| 支払条件: | T/T |
| 供給能力: | 50 PC/月 |

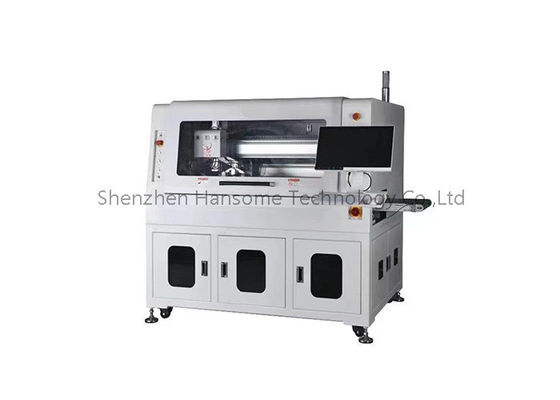

についてインラインPCB分離ルーター完全に自動的なCNCデメナリングマシンで 大量のSMT組立ライン用に設計されていますこのルーターシステムは高速回転スピンドル複雑なPCBの形を磨き,大きなマザーボードを切り,分離するシングル/ダブルパネルPCB重い部品や変形のあるもの
製造しているかどうか自動車用電子機器,医療機器,タブレット,または通信モジュールこのインラインシステムは,近隣の部品を損傷することなく,一貫したストレスのないデフェンリングを提供します.
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク タンプスタール | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.

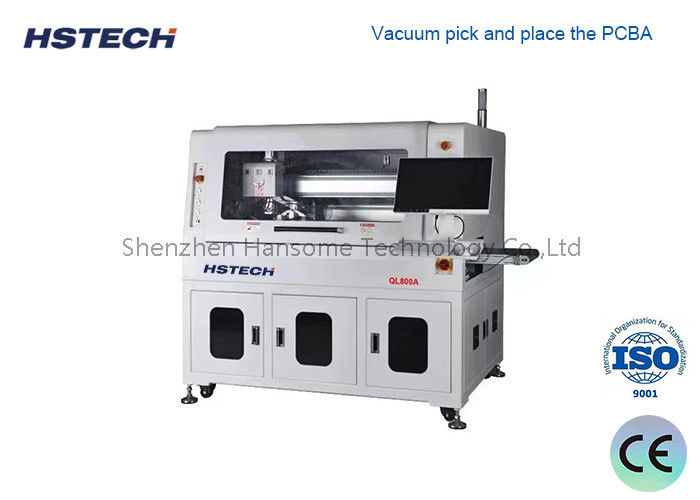

全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
消費電子機器:スマートフォンマザーボード,タブレットPCB,スマートウォッチモジュール
LED産業:LED アルミ板,硬いLED ストライプマレイ
自動車電子機器:自動車のエンターテイメントシステム,センサーボード,制御装置
医療機器:ECGモニター,患者のモニタリングPCB (ブーラーフリー,ダストフリー切断が必要です)
コミュニケーション5Gモジュール,ベースステーションPCB,ネットワークルーター
A:ギロチンの分離器は,シンプルな直線V切断線に最適です.インラインルーター複雑な形状,曲線,V切断のない板に最適です.また,実質的にゼロのストレスを発生させ,敏感な部品に安全になります.
A: そうです.私たちの特殊な固定装置と真空吸入システムにより,ルーターは,歪みなく薄い,柔らかい,または不均質なPCBを安全に保持し,切ることができます.
A: 機械には高性能の真空塵収集器が装備されており,切断地点で即座に残骸を捕獲し,クリーンな作業環境を確保し,PCB表面を保護します.
自動化する準備はできましたか? PCBゲーバーファイルで今日エンジニアチームに連絡してください. 私たちは無料のサイクルタイム分析と地域に合わせて競争力のあるオートを提供します.
