| ブランド名: | HSTECH |
| モデル番号: | AR-7 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

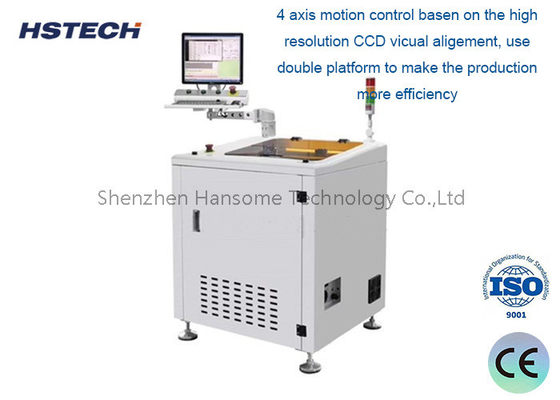

高速ミニオフラインPCBAルーターマシン 柔軟な切断付きの小型PCB
紹介:
この装置は,PCBA (プリント回路板組) の小規模または個別生産のために特別に設計された専用ルーティングマシンです.主な機能は,既にインストールされている部品を持つPCBの精密な切断と分割操作を実行することです.機械は高度なCNC (コンピュータ数値制御) 技術を活用し,卓越した精度と重複性を達成します.
特徴:
自動オフライン分離:
このシステムは独立して動作し,シームレスで効率的な自動PCB分離を保証し,ワークフローを最適化し,稼働停止時間を最小化します.
コンパクトPCBAルーター:
このルーターは小型PCBに最適で 狭い工場スペースに ぴったりと収まるだけでなく 費用対効果の高い 空間節約の生産ソリューションも 提供しています
カスタマイズできる固定装置:
これらの固定装置は,様々なPCB設計とサイズで互換性と安定性を保証し,正確な処理を容易にする.
統合PCとCCDビジョンシステム:
高精度PC制御システムとCCDビジョンシステムで装備されているこのセットアップは,切断プロセスの正確なアライナメントとモニタリングを可能にし,例外的な精度を保証します.
補償と統合粉末管理でプログラム可能:
補償機能を含む高度なプログラミング機能は 微小な不正確さを調整し 最高性能を維持します統合された塵管理システムは,作業場を整然と汚れから守ります.
410~510mmのPCBを処理する
410mmから510mmまでのPCBに対応するように設計されたこのルーターは,様々な生産ニーズを満たすための汎用性と拡張性を提供しています.
双製品切断能力:
機材の多様性により,同じ機械で2種類の異なる製品を切ることができ,効率が向上し,専門機械の必要性が軽減されます.
柔軟な運用プラットフォーム:
オープンなプラットフォームの設計により,ルーターは手動で簡単に餌を与え,荷卸しを可能にします.オプションとして,完全に自動化された操作のためにロボットアームと統合できます.生産性を高め,労働コストを最小限に抑える.
仕様:
| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |

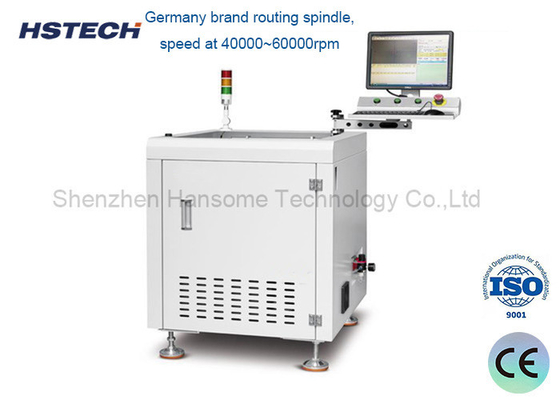

| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
典型的な応用シナリオ:
個人または小規模なDIY電子プロジェクト:個人または小規模なDIY電子事業に合わせた独自のPCB回路板の製造に最適です.
小規模PCBA生産: 迅速なプロトタイプ作成と限られた生産回数に最適で,小規模メーカーと革新的なマインドの要件を満たします.
修理およびアップグレードのためのPCB切断とセグメント化:電子機器の修理または強化中にPCBを正確に切断およびセグメント化するのに最適です.効率的で正確な変更を保証する.
学習実験室における教育用: 学習実験室における重要なリソースであり,学生に実用的な経験を得てPCBA処理技術についての理解を深める力を与えます.
