| ブランド名: | HSTECH |
| モデル番号: | AR-7 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

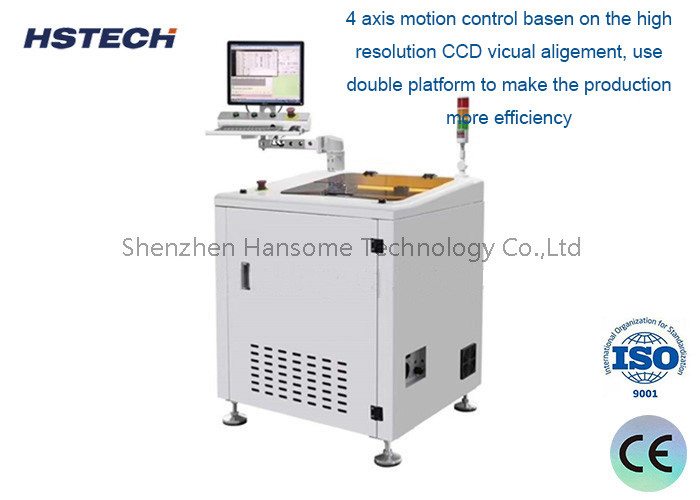

高速ミニオフラインPCBAルーターマシン 柔軟な切断付きの小型PCB
紹介:
この装置は,PCBA (印刷回路板組) の小規模または個別製造のために特化したルーティングマシンです.そのコア機能は,マウントされたコンポーネントを持つPCB上で正確な切断とセグメンテーションのタスクを実行することを中心に回ります最先端のCNC (コンピュータ数値制御) 技術を活用することで,機械は操作の比類のない精度と繰り返し性を達成します.
特徴:
自動オフライン分離:
このシステムは独立して動作し,スムーズかつ効率的な自動PCB分離を容易にし,作業流程を最適化し,ダウンタイムを最小化します.
コンパクトPCBAルーター:
このルーターは小型PCBに最適で 狭い工場スペースに快適に収まるだけでなく 費用対効果があり 空間を節約する 生産ソリューションも提供しています
カスタマイズできる固定装置:
これらの固定装置は,PCB設計とサイズを幅広くして互換性と安定性を確保し,正確な加工が可能になります.
統合PCとCCDビジョンシステム:
高精度のPC制御システムとCCDビジョンシステムにより,切断プロセスの精密な調整と監視が可能で,例外的な精度が保証されます.
補償と統合ダスト管理でプログラムできる:
内蔵された補償機能を含む高度なプログラミング機能は,最小限の不正確さを調整し,最適なパフォーマンスを維持します.統合 防塵 システム は 作業 場 を 清潔 に し,汚れ から 解放 し て い ます.
410~510mmまでのPCBを収納する:
410mm から 510mm までの PCB を処理するために設計されたこのルーターは,多様な生産要件を満たすための汎用性と拡張性を提供します.
双製品切断能力:
機材の多用性により,同じマシンで2種類の異なる製品を切ることができ,効率が向上し,専門機器の必要性が軽減されます.
柔軟な運用プラットフォーム:
オープンなプラットフォームの設計により,ルーターは手動で簡単に餌を与え,荷卸しを可能にします.オプションとして,完全に自動化された操作のためにロボットアームを装備することができます.生産性を高め 労働費を最小限に抑える.
仕様:
| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |

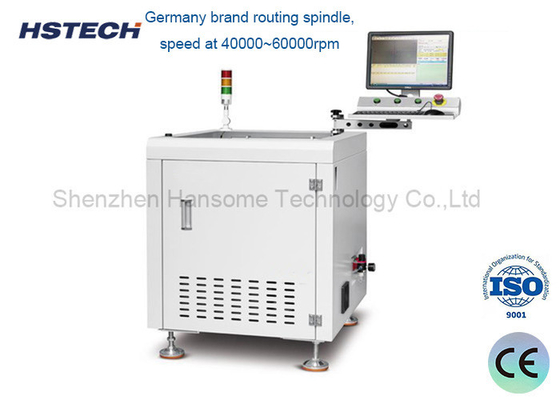

| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
典型的な応用シナリオ:
個人または小規模な電子DIYプロジェクト:
パーソナルや小規模なDIY電子プロジェクト用の PCB回路ボードを作成するのに最適です
小批量PCBA製造:
急速なプロトタイプ作成や小量生産に最適で,小規模メーカーや革新者のニーズを満たします.
修理および変更のためのPCB切断と分割:
電子機器の修理や改造中にPCBを正確に切断し分割するのに最適で,効率的で正確な調整を保証します.
学習実験室における教育応用:
PCBA処理技術についての実用的な経験と理解を深めるための貴重なツールです
