| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

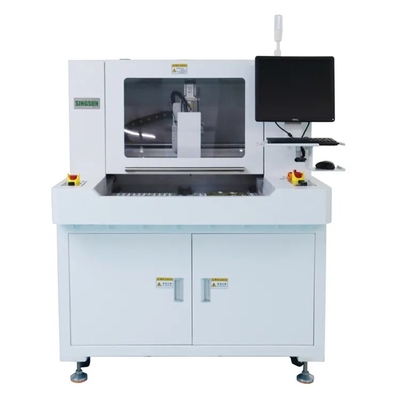

高量4軸モーション制御オフラインPCBAルーターPCB組立ラインのためのマシン
紹介:
RM-F550は,プリント回路板 (PCBA) を個別ボードに分離するために設計された新しく設計されたルーターマシンです.操作精度を保証するために非常に安定したプラットフォームを誇っています標準的な作業プラットフォームの寸法300*350mm
さらに,機械は,PCBAサイズをさまざまな容量に対応するために 400 * 600mm のオプションの拡張プラットフォームサイズを提供しています. 拡張された使いやすさのために,RM-F550 は直感的な"視覚"プログラミングを組み込み,迅速かつ正確なオンライン設定を容易にするさらに,デデネリングプロセス中にリアルタイムモニタリング機能を備えています.
主要な特徴:

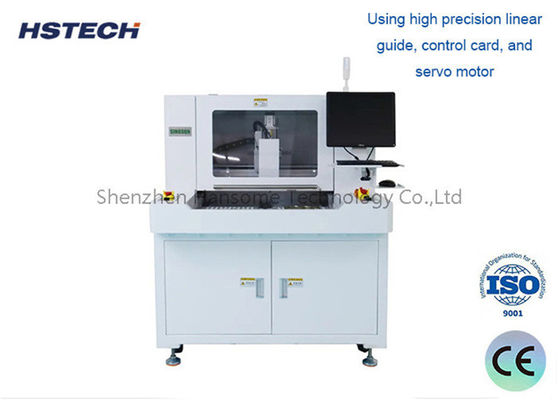

高性能,卓越した安定性,堅牢なセキュリティが特徴です. これは高精度の線形ガイド,制御カード,サーボモーター最高のパフォーマンスを保証します
4軸のモーション制御システムは 高解像度のCCD視覚調整技術と 2つのプラットフォームの設計を活用して 生産効率を大幅に向上させます
ルーティングスピンドルはドイツ産で,4万~6万RPMの速度で動作し,精密で効率的な切断能力を提供します.
移動システムには,台湾のハイウィンブランドのガイドが使用され,精度とスムーズな操作が保証されます.
この装置には,道具の寿命モニタリングが装備されている.切削機が事前に定義された距離を移動すると,自動的に使用されていない刃に切り替えて,道具の使用を最適化し,道具の寿命を延長する.

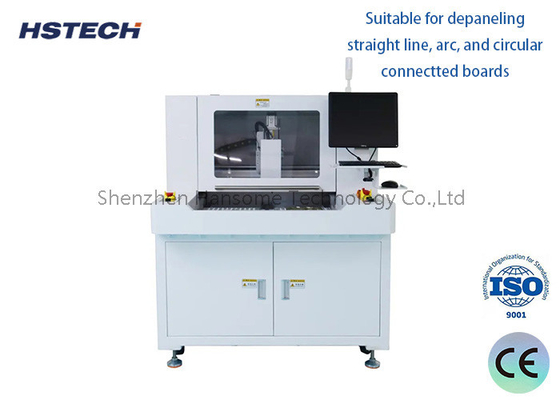

この機械は汎用性があり,直線,弧,円状の接続ボードをデペンリングすることができ,様々なPCB形状とサイズに対応します.
PCB基板は2段階の連続スライディングプロセスを経験し,ダウンタイムを最小限に抑え,全体的な生産流量最大化します.
主要 な 特徴
精密切断:
この技術は 損傷を最小限に抑えながら 個々のPCBをより大きなパネルから 正確に切断し分離するように設計されています
オフライン操作:
主要生産ラインから独立して動作し,継続的な製造プロセスを中断することなく柔軟な設定と使用を提供します.
ユーザーフレンドリーなインターフェース:
多くのモデルにはタッチスクリーンインターフェースがあり,プログラミングと操作が簡単です.
切る 方法:
この機械は,特定の機械構成に合わせたルーティング,レーザー切削,ナイフ切削を含むさまざまな切削方法をサポートします.
効率的な塵抽出:
整合 システム は 切る 過程 で 塵 と 破片 を 最小限に抑え,清潔 で 安全 な 作業 環境 を 維持 し ます.
材料の互換性
FR-4,アルミ,柔軟なPCBなどの様々な材料を処理することができ,その多様性を示しています.
自動化能力:
あるモデルには,自動の高さ調整やツール変更などの機能が組み込まれ,運用効率がさらに向上します.
利益
効率 を 向上 さ せる
機械化PCB切断により 手作業を削減し 生産プロセスを加速します
品質管理
高品質な切断を保証し,最終製品に欠陥が生じる可能性を軽減します
柔軟性
メイン・アセンブリラインを 徹底的に再構成する必要なく 生産回数を 迅速に変更できます
費用 効率
廃棄物を最小限に抑え 全体の生産効率を向上させ コスト削減につながります
申請
電子機器製造
消費電子機器,自動車部品,工業機器の生産に広く使用されています.
プロトタイプ
完全な生産前にPCBの急速なプロトタイプ作成に役立ちます
セプシフィケーション:
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
