| ブランド名: | HSTECH |
| モデル番号: | AR-7 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

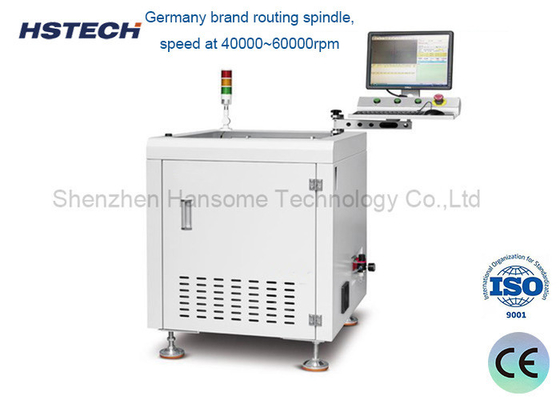

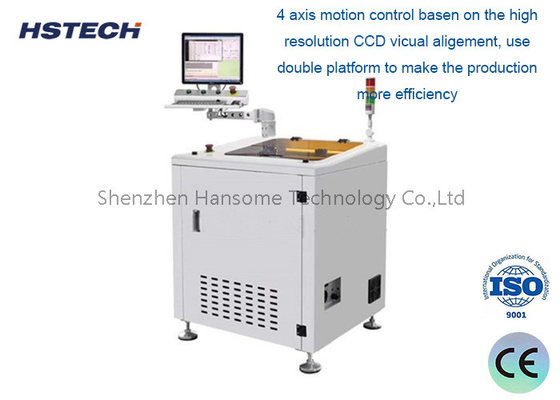

高速ミニオフラインPCBAルーターマシン 柔軟な切断付きの小型PCB
紹介:
この装置はPCBA (プリント回路板組) の小規模または個別生産のために設計された専用ルーティングマシンです.主要な機能は,マウントされたコンポーネントを持つPCBの精密な切断とセグメンテーションを実行することです.機械は高度なCNC (コンピュータ数値制御) 技術を活用し,操作の比類のない精度と繰り返し性を達成します.
特徴:
自動オフライン分離: 独立して動作するこのシステムは,シームレスで効率的な自動PCB分離を容易にし,ワークフローを最適化し,運用停止時間を最小限に抑えます.
コンパクトPCBAルーター: 小型のPCBに最適 このルーターは 狭い工場スペースに ぴったり合うだけでなく 費用対効果があり スペースを節約する 生産ソリューションも 提供しています
調整可能な固定装置: パーソナライズ可能な固定装置は,PCB設計とサイズの多様な範囲で互換性と安定性を確保し,正確な処理を容易にする.
統合PCとCCDビジョンシステム: 高精度PC制御システムとCCD視覚システムで装備され,切断プロセスの精密な調整と監視を可能にし,例外的な精度を保証します.
補償と統合された塵収集でプログラム可能: 組み込みの補償機能の付いた高度なプログラミング機能は,最小限の不正確さに対して調整され,最高性能を維持します.統合された塵収集システムは,作業場をきれいにし,汚れから守ります.
410~510mmまでのPCBを処理する: 410-510mm サイズまでの PCB を収容するように設計されたこのルーターは,様々な生産ニーズを満たすための多用性と拡張性を提供します.
多種製品切断能力: 機材の多用性により,同じ機械で2種類の異なる製品を切ることができ,効率が向上し,専門機械の必要性が減少します.
柔軟な運用プラットフォーム: オープンなプラットフォームの設計により,ルーターは手動の給餌と卸荷を簡素化します.オプションとして,完全に自動化された操作のために機械の腕 (ロボット) を装備することができます.生産性を高め,労働コストを最小限に抑える.
仕様:
| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |
| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
典型的な応用シナリオ:
個人 や 小規模 な 電子 製品 の DIY プロジェクト: 個人または小規模な電子DIYの取り組みのためにあなたの独自のPCB回路ボードを製造するのに理想的です.
小批量PCBA生産: 急速なプロトタイプ作成と小量試験生産に適しており,小規模メーカーと革新者のニーズに対応します.
修理/変更のためのPCB切断と分割: 電子製品の修理または変更中にPCBを切断し分割するのに最適で,正確で効率的な調整を保証します.
教える実験室における教育用: 実験室の教育のための優れたツールで,学生はPCBA処理技術を実用的に経験し,理解することができます.
