| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

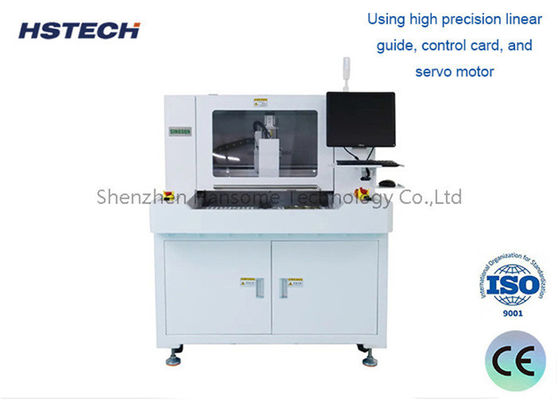

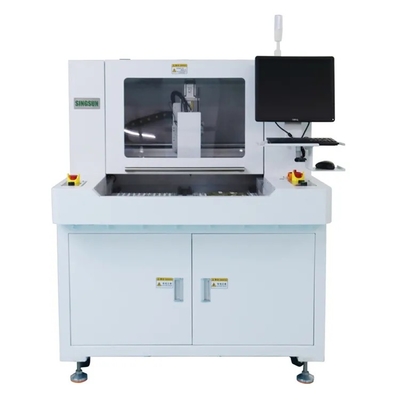

高量4軸モーション制御オフラインPCBAルーターPCB組立ラインのためのマシン
紹介:
RM-F550は,プリント回路板 (PCBA) を個別ボードに統合するために特別に設計された,新たに開発されたルーターマシンです.操作中の精度を保証するために非常に安定したプラットフォームを持っています標準的な作業台サイズは300*350mmです
さらに,機械は,さまざまなPCBAサイズに対応するために 400*600mmのオプションの大きなプラットフォームサイズを提供しています. 簡単に使用するために,RM-F550はユーザーフレンドリーな"ビジュアル"プログラミングを提供します.迅速で正確なオンラインプログラミングを可能にしますさらに,リアルタイムでデメネリングプロセスを検出する能力があります.
主要な特徴:
高性能で安定した 安全な工業機器を 顧客に提供しています 高精度な線形ガイドや コントロールカード सर्वोモーターを 活用して最適なパフォーマンスを 確保します
4軸のモーション制御システムは 高解像度のCCD視覚調整に基づいています 生産効率を向上させるため 双プラットフォーム設計を使用しています
ルーティングスピンドルはドイツのブランドで,4万~6万RPMの速度で動作し,精密で効率的な切断を保証します.
台湾のハイウィンブランドのガイドは,移動システムの精度とスムーズさを保証するために利用されています.
この装置には,道具の寿命の監視機能があります. 切断機が一定の距離を移動した後,自動的に別の使用されていない刃の位置に上げ,下げます.道具の使用を最適化し,道具の寿命を延長する.
この機械は,幅広いPCB形状とサイズに対応する直線,弧,円形接続ボードをデフェンリングするのに適しています.
PCB基板は2段階連続スライディング処理を受け,待機時間を最小限に抑え,生産量最大化します.
主要 な 特徴
精密切断
細かなダメージで PCBを細かく切断し,より大きなパネルから分離するように設計されています
オフライン操作
主要生産ラインから独立して動作し,進行中のプロセスを中断することなく柔軟な設定と使用を可能にします.
ユーザーフレンドリーなインターフェース
通常はタッチスクリーンインターフェースで装備され,プログラミングと操作が簡単です.
多重 の 切断 技術
機械によってルーティング,レーザーカット,ナイフカットなどの様々なカット方法をサポートします.
粉塵抽出システム
切断過程で塵や残骸を最小限に抑え,清潔な作業環境を確保する統合システム
物質的相容性
FR-4,アルミ,柔軟なPCBを含む様々な材料を扱うことができる.
自動化機能
効率を高めるため,高度を自動的に調整したり ツールを交換したりする機能もあります.
利益
効率 を 向上 さ せる
機械化PCB切断により 手作業を削減し 生産プロセスを加速します
品質管理
高品質な切断を保証し,最終製品に欠陥が生じる可能性を軽減します
柔軟性
メイン・アセンブリラインを 徹底的に再構成する必要なく 生産回数を 迅速に変更できます
費用 効率
廃棄物を最小限に抑え 全体の生産効率を向上させ コスト削減につながります
申請
電子機器製造
消費電子機器,自動車部品,工業機器の生産に広く使用されています.
プロトタイプ
完全な生産前にPCBの急速なプロトタイプ作成に役立ちます
セプシフィケーション:
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
