| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |
紹介

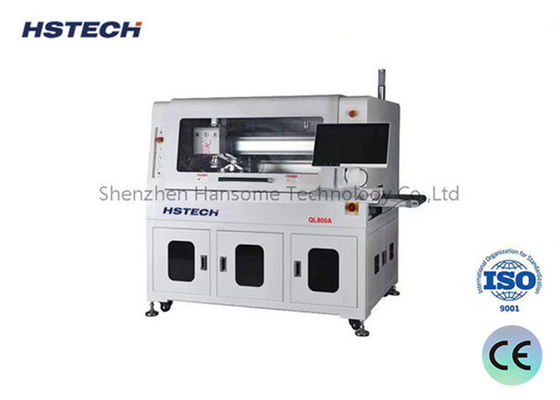

精度と効率をベースに構築されたこのインライン自動PCBAルーティングマシンは,底部ルーティング中にPCBAを安定させるジグベースのシステムを採用しています.ルーティングの後,先進的なノズルの吸い込みメカニズムは,PCBAをジグでユニットとして持ち上げて位置付けます.この革新により,機械はスタンプ穴,曲線 PCB,および他の不規則な PCB コンフィギュレーションを処理し,ワークフローを最適化し,生産性を向上させます.
特徴
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.

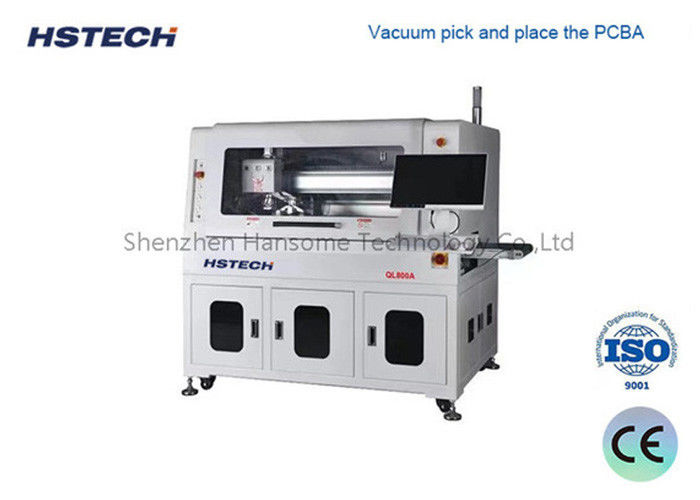

全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
