| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |
紹介

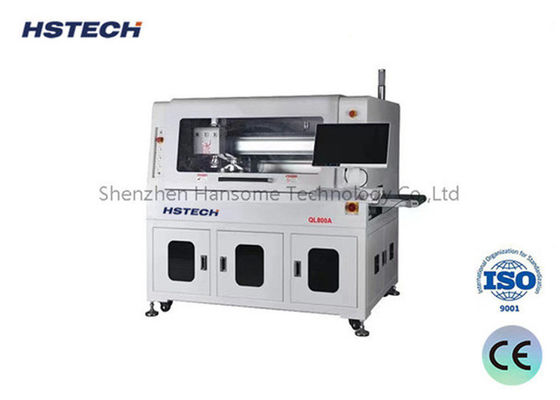

このインライン自動PCBAルーティングマシンは,精度と効率のために設計されています.自動的な底部ルーティングプロセス中にPCBAを安全に保持するために,ジグベースのシステムを利用します.ルーティングが完了したらPCBAとジグの両方を凝ったユニットとして細かく持ち上げ,正確に配置するために,機械は高度なノズルの吸い込みメカニズムを使用します.この画期的な機能は,機械が熟練してスタンプ穴を分離することを可能にします生産作業流程を最適化し,全体的な生産性を向上させる.
特徴

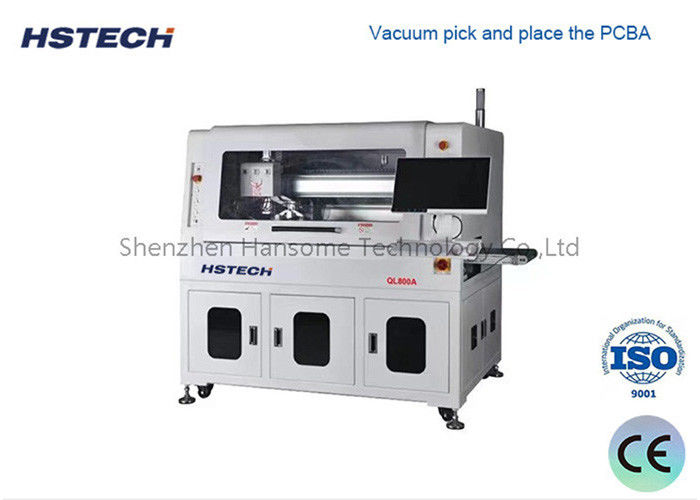

1PCBAは真空ベースのピックアップと配置システムを使用して精度と安全で処理されます.
2機械は,PCBAのユニークなニーズに合わせて,精度で底切断操作を実行します.
3双面型切断能力があり,同時に切断したり 切り替えたりすることで 生産性を高めます.
4壊れたナイフを検出する機能が組み込まれると 問題をすぐに認識し 迅速なメンテナンスを促進し ダウンタイムを最小限に抑えます
5機械は自動生産ラインにシームレスに統合され,プロセス全体を通してスムーズで効率的な作業を保証します.
6.SPC (統計プロセス制御) 統計機能が搭載されており,ERPシステムと簡単に統合できます.生産パフォーマンスに関する洞察的なデータを提供し,データに基づく意思決定を可能にします.
7オプションには,さらに柔軟性を高めるための自動ツール交換,安全性を高めるための爆発防止の掃除機,最適な吸着性能を維持するために,空気容量の監視.
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
