| ブランド名: | HSTECH |
| モデル番号: | RM-F328 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |
フレーシング・カッター・ルーティング・キット ダブル・プラットフォーム・ダスト・コレクター PCB・ルーター・マシン
機械の導入
この装置は,マルチ接続PCBボードを高速で事前にプログラムされた経路に沿って断片にするフレーズカットを使用し,欠陥を引き起こす可能性がある手動,V-CUT,またはPUSH切断方法を置き換えます.製品 の 品質 を 向上 さ せ,廃棄 率 を 最小 に する機械はWindowsXPベースの人間機械インターフェースを採用し,直感的で直感的なデザインです.自動切断経路修正システムとプログラミングのための高解像度CCDを搭載, ブロックと単段プログラム編集と変更の両方をサポートする. 双プラットフォームPCBの読み込みと卸荷メカニズムはインタラクティブに動作します.機械の停止時間を短縮し,最適な生産効率を達成する.
主要な特徴
高画素のCCD増幅レンズで装備され,補助プログラム教育と編集機能を提供し,精度,精度,画像解像度を向上させます.
自動 MARK 点位置付けと修正システムは,移動経路のリアルタイム表示とシミュレーションされたルーター追跡を提供し,一目瞭然を保証します.オートマチックなアライナメント訂正機能は,切断精度を向上させる機械ビジョンにより,PCBが3mm以内に偏った場合,自動ルーティングを行うことができます.これはボード配置の精度要件を軽減し,作業効率を大幅に向上させます.
この装置は,左側と右側の作業台のコピー,ブロックコピー,表示,多角接続ボードのコピー,単段追跡修正,ブロック編集修正機能をサポートする.番組制作時間を簡素化し,編集効率を向上させる.
高功率の輸入扇風機と10V高電圧静電消耗装置を装備した掃除機は,騒音を減らすのに最適な掃除効果を提供します.
切断器の寿命モニタリングシステムは,特定の切断距離を経て,自動的に切断器を別の切断されていない刃に上げ,下げます.上下の距離と周波数設定をカスタマイズして刃の長さに基づいて切断器の寿命を延長する.
透明な安全ドア設計は,プロセスがはっきり見えるようにします.ドアは2つの方法で開くことができます:処理中の安全のために緊急停止し,プログラムが実行している間に機械処理プロセスを監視するためのプログラマの50%の減速.
PCB基板は,待ち時間を最小限に抑え,生産を最大化するために,2段階連続スライディング処理を受けます.
セプシフィケーション
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 機械のサイズ (mm) | 1220*1400*1300mm (L*W*H) | ||
| 総重量 | 750kg | ||
| 塵収集器のサイズ (mm) | 780*650*1600mm | ||
| 塵収集方法 | 底部コレクション | ||
| 作業プラットフォームの大きさ | 350*650mm | ||
| PCB 位置付け | 固定装置,機能指 | ||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1〜100mm/s | ||
| 切断精度 | ±0.05mm | ||
| 繰り返す精度 | ±0.02mm | ||
| 軸の移動速度 | 800mm/s | ||
| Z軸システム | スクロール駆動,二重ガイド | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| ツール寿命制御 | ソフトウェアプログラム制御 | ||
| 塵収集機 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| プログラミング | オンライン番組 | ||
| 編集機能 | 直線,曲線,円,弧 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
塵収集器の仕様
| サイズ | 780*650*1600mm |
| パワー | 2.2KW,3HP,AC380V |
| 騒音 | <200dB |
| 空気入/出の大きさ | 6インチ/8インチ |
| 電源線 | 5*2 とすると5² |
| フィルター | 16個 |

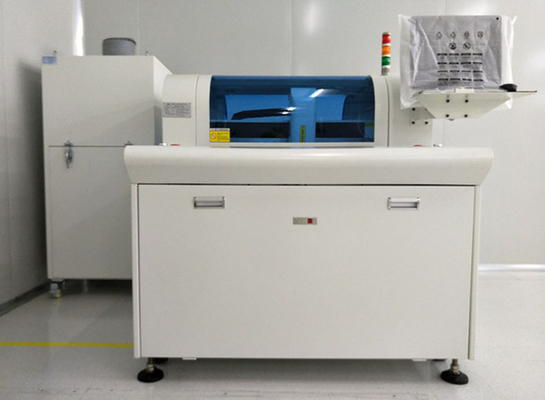

機械の詳細
