| ブランド名: | HSTECH |
| モデル番号: | AR-7 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

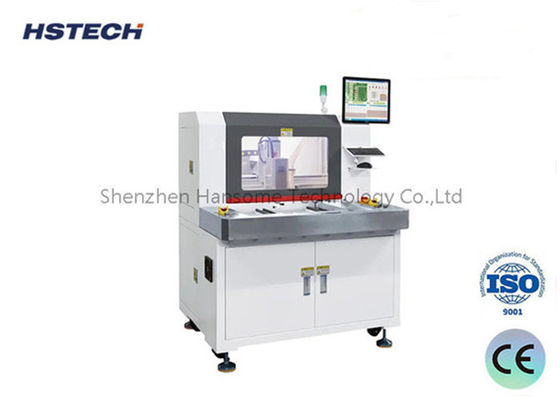

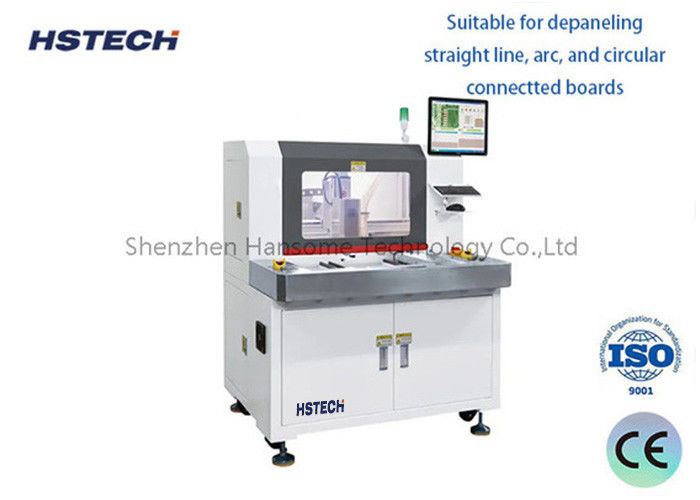

高速ミニオフラインPCBAルーターマシン 柔軟な切断付きの小型PCB
紹介:
この特殊なルーティング機械は,特に小規模または個別PCBA (印刷回路板組) 生産のために設計されています.主要な機能は,マウントされたコンポーネントを持つPCBの精密な切断とセグメンテーションを実行することです.コンピューター数値制御 (CNC) 技術の利用により,この機械は,操作において比類のない精度と繰り返し性を提供します.
特徴:
1.オフライン自動分離:独立して動作するこのシステムは,シームレスで効率的な自動PCB分離を保証し,ワークフローを最適化し,ダウンタイムを最小限に抑えます.
2.ミニPCBAルーター:小型PCBに最適.このコンパクトなルーターは,狭い工場スペースにフィットし,費用対効果の高いスペース節約生産ソリューションを提供しています.
3パーソナライズ可能な固定装置: パーソナライズ可能な固定装置を備えた機械は,幅広いPCB設計とサイズで互換性と安定性を確保し,正確な処理を容易にする.
4統合されたPCとCCD視覚システム: 高精度PC制御システムとCCD視覚システムで強化されたこのルーターは,切断プロセスの正確なアライナメントと監視を可能にします.特殊な精度を保証する.
5補償と粉塵収集でプログラム可能:補償機能の高度なプログラミング機能を備えたルーターは,わずかな不正確さを調整し,最適なパフォーマンスを維持します.統合された塵収集システムは,作業場をきれいにし,汚れから解放します.
6大型PCBの容量: 410-510mm サイズまでのPCBを処理するように設計されたこのルーターは,さまざまな生産ニーズを満たすための汎用性と拡張性を提供します.
7複数の製品切断能力:その汎用性により,同じマシンで2種類の異なる製品を切断することができ,効率を向上させ,専門機械の必要性を軽減します.
8柔軟な操作のためのオープンプラットフォーム: ルータのオープンプラットフォームデザインは,手動的な給餌と卸荷を簡素化します.完全に自動化された積載と卸載のための機械腕を装備できる.生産性を向上させ,労働コストを削減する.
仕様:
| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |
| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
典型的な応用シナリオ:
パーソナルや小型電子機器のDIY生産 例えばPCB回路板の製造など
小批量PCBA生産,急速なプロトタイプ作成と小批量試験生産に適しています.
電子製品の修理や改造の際にPCBを切断し分割する.
PCBA処理技術について学びます
