| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |

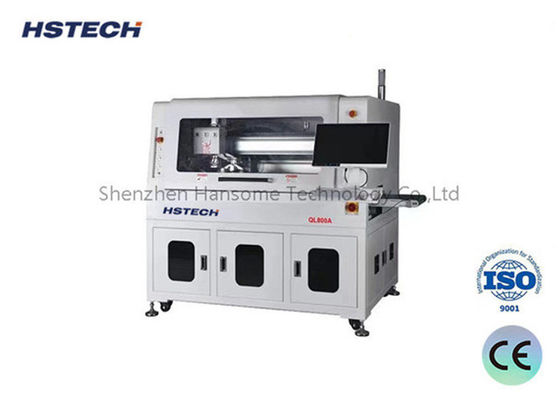

紹介
精度と効率の 原則に基づいていますこのインライン自動PCBAルーティングマシンは,その下側の自動ルーティング中に安全にPCBAを安定させるために設計されたジグベースのシステムを備えていますルーティングが完了すると,機械は高度なノズル吸い込みメカニズムを使用して PCBAとジグを注意深く持ち上げ,正確に位置付け,統一された組織として位置付けます.この革新的な機能により,機械は精巧にスタンプの穴を扱うことができます生産作業流程を最適化し,全体的な生産性を向上させる.
特徴

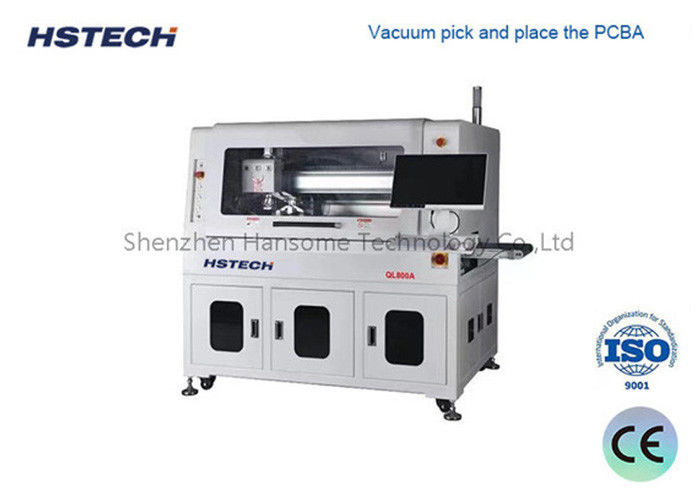

1PCBAは真空ベースのシステムを使用して精密にピックアップされ,位置付けられ,正確かつ信頼性の高い取り扱いが保証されます.
2この機械は,PCBAのユニークなニーズに合わせて,細心の注意を払って底切断作業を実行します.
3複数のプラットフォームの切断機能が備わっており,同時にまたは交互に切断プロセスを可能にして生産性を高めます.
4壊れたナイフを検出する機能が組み込まれます 障害を即座に特定し 迅速なメンテナンスを可能にし ダウンタイムを最小限に抑えます
5機械は自動生産ラインとシームレスに統合され,プロセス全体を通してスムーズで効率的な作業を保証します.
6.SPC (統計プロセス制御) 統計機能が搭載されており,ERPシステムと簡単に統合できます.生産性能に関する貴重な洞察を提供し,データに基づく意思決定を可能にします.
7オプションには,さらに柔軟性を高めるための自動ツール交換,安全性を高めるための爆発防止の掃除機,最適な吸入効率を維持するために,空気容量のモニタリング.
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
