| ブランド名: | HSTECH |
| モデル番号: | CM-610 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給能力: | 月に50セット |

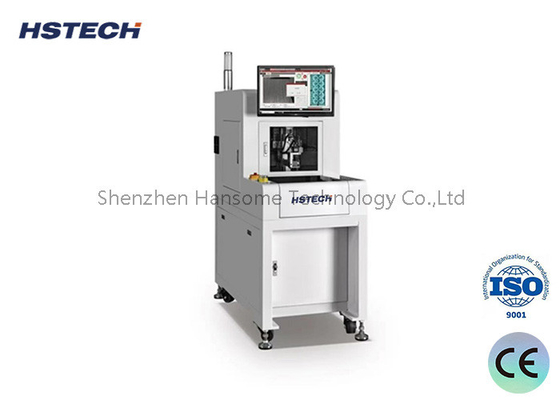

シングルプラットフォームオフラインPCBルーター自動デパネリングPCBA切断機
記述
これは,単一のプラットフォーム操作のために設計された床に搭載された完全自動PCBAルーティングシステムです.シームレスな設定と制御のためにPCベースのプログラミングインターフェースを組み込みます.機械は高速なルーティングスピンドルを誇っています, 精密のジグと組み合わせて,精密にスタンプされた穴,曲線 PCB,その他の不規則な接続部品を分離します.洗浄で効率的なプロセスのために,同時に底部路線と塵の収集を行う.
特徴
グローバルアクセシビリティと使いやすさを保証する,ユーザーフレンドリーな中国語/英語ソフトウェアオペレーティングシステムがあります.

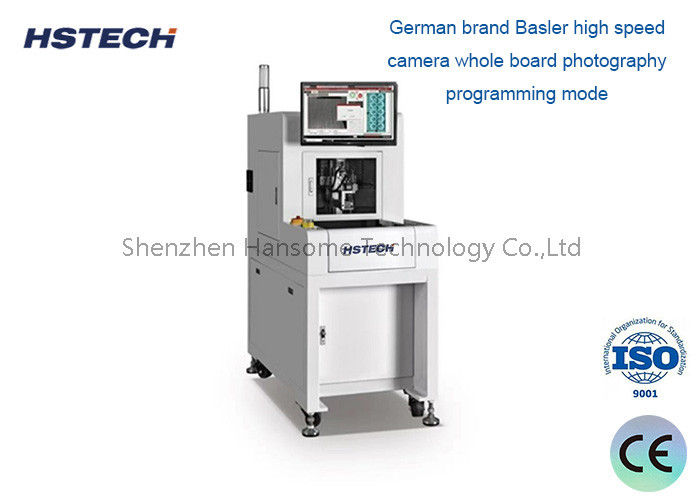

ドイツブランドのBasler高速カメラを統合し,フルボードの写真プログラミングを可能にし,リモコン制御とデバッグ機能を最大限の柔軟性と便利性のために可能にします.
自動ルーティングツール (ビット) 変更,破損ツール検出,ツール高さ調整などの先進的な機能で装備され,最小限のダウンタイムで継続的で正確な動作を保証します.
単一のテーブルでの操作のために設計されていますが 2台の機械の組み合わせにも適応できます 拡張性のある生産が可能になります ロボットと組み合わせると,機器は無人で動作できます生産効率を大幅に向上させ,労働コストを削減する.
適用する
フルビジョンインテリジェントルーターは 幅広い業界に 合わせた汎用的なソリューションです 消費者電子機器,家電,自動車電子機器,複雑な多板PCB切断作業を必要とする他の分野その先端の機能は,様々なPCB切断作業の精度と効率性を保証します.
仕様
| 機械のモデル | RT330 |
| PCB 切片の大きさ | 310*360MM |
| 切る物 | V槽,スタンプホール,円点など |
| 切断テーブル | 単一のテーブル |
| 切断精度 | ±0.08MM |
| 繰り返す精度 | ±0.015MM |
| 最大軸移動速度 | X,Y1,Y2:1000mm/s,Z軸:800mm/s |
| スピンドル | 中国ブランド |
| ツール変更モード | 手動ツール交換 |
| スピンドルルーティング速度 | マックス:60000rpm |
| ツール検出 | オートマティック ツールの沈没,ツールの破裂 (オプション) |
| 切断速度 | 5~100mm/s 調整可能 |
| PCB切断厚さ | 0.3-3.0MM |
| プログラミング方法 | パネル全体 撮影 絵画の線を教えている |
| 制御方法 | PC精密3軸制御システム |
| X,Y1,Y2,Z ドライバーメトス | 国内サーボドライブ (パナソニックオプション) |
| 適切なルーティングビットサイズ | 0.8 ¥3.0MM |
| 電源 | AC220V 50/60HZ 単相 |
| 機械のサイズ | L*W*H ((1250mm*650mm*1550mm) オーバーライン |
| 機械の重量 | 300kg |
| 掃除機の電力 | 3HP |
| 掃除機の電源 | AC380V 3相 |
| 粉塵のないサイズ | L*W*H ((800mm*400mm*780mm) オーケー オーケー オーケー |
| 掃除機のサイズ | 60kg |
| 掃除方法 | 上部/下部サイズクリーニング (オプション) |
サイズ
機械の詳細
スーパービジョンシステム (ドイツ産業画像カメラと日本ブランドのモリテックスレンズで装備) とESDブラシ上側の塵収集装置.
統合切断システム (ジグや磁気指で切る) と磁気指のPIN (特許デザイン)
信頼性の高い切断システム (ドイツ・シコテック・スピンドルと周波数逆転を使用) Win7/Win10 英語版システム
