| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
高量4軸モーション制御オフラインPCBAルーターPCB組立ラインのためのマシン
紹介:
RM-F550を導入し,プリント回路板 (PCBA) を個々のボードに精密に組み込むために設計された最先端のルーターマシンです.この革新的な機械は,堅牢で安定したプラットフォームを誇っています標準的な作業プラットフォームのサイズは300*350mmで,様々なPCBAサイズを扱うのに十分なスペースを提供しています.
RM-F550は,より大きなアプリケーションのために,400*600mmの拡張プラットフォームオプションも搭載しており,幅広い生産ニーズに対応しています.このマシンを 特別 に する 特徴 は,使いやすい"視覚 的"プログラミング インターフェース ですこの直感的なシステムは,セットアッププロセスを簡素化するだけでなく,デペンリングプロセスをリアルタイムに監視することができます.すべての段階において品質管理を保証する.
全体的に,RM-F550はPCBルーターマシン技術の最新の進歩を代表し,PCBAのパネル化方法に革命をもたらす精度,汎用性,使いやすさを組み合わせています.
主要な特徴:
高性能,安定性,安全性を優先する 最先端の産業機器を 顧客に提供しています優れた性能を保証する信頼性の高いサーボモーター.
高解像度のCCD視覚アライナメントに基づく4軸運動制御を備えた機械は,生産効率を大幅に向上させるための二重プラットフォーム設計を使用しています.
ドイツ製のルーティング スピンドルで装備され,4万~6万RPMの速さで 卓越した切削力と精度を 提供しています

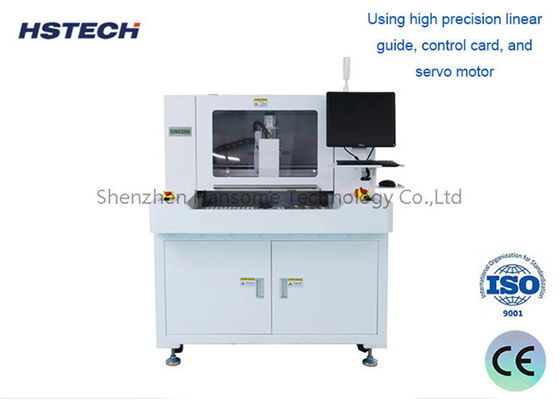

台湾のハイウィンブランドのガイドを活用して 動くシステムは 動作中に 卓越した精度とスムーズさを保証し 一貫した高品質な結果を保証します
機械には 道具の寿命監視技術があり 切断器が 既定距離を切った後に 切断器の位置を 自動で 切断刀の使い捨ての刃に 調整します道具の寿命を最大化し ダウンタイムを短縮する.
応用に汎用性があり,直線,弧,円状の接続を持つPCBをデメナリングするのに適しており,幅広い生産ニーズを満たしています.

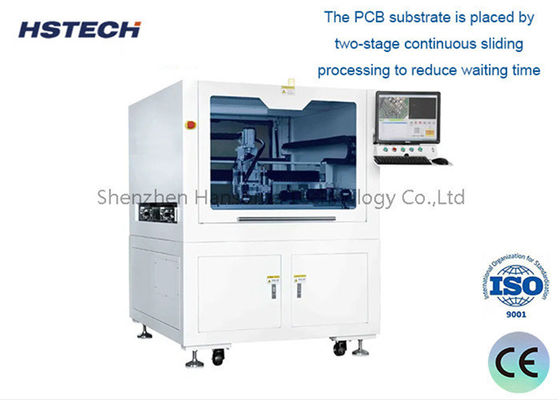

生産をさらに最適化するために,PCB基板は2段階連続スライディングメカニズムで処理され,待ち時間を最小化し,出力を最大化します.
主要 な 特徴
精密切断
細かなダメージで PCBを細かく切断し,より大きなパネルから分離するように設計されています
オフライン操作
主要生産ラインから独立して動作し,進行中のプロセスを中断することなく柔軟な設定と使用を可能にします.
ユーザーフレンドリーなインターフェース
通常はタッチスクリーンインターフェースで装備され,プログラミングと操作が簡単です.
多重 の 切断 技術
機械によってルーティング,レーザーカット,ナイフカットなどの様々なカット方法をサポートします.
粉塵抽出システム
切断過程で塵や残骸を最小限に抑え,清潔な作業環境を確保する統合システム
物質的相容性
FR-4,アルミ,柔軟なPCBを含む様々な材料を扱うことができる.
自動化機能
効率を高めるため,高度を自動的に調整したり ツールを交換したりする機能もあります.
利益
効率 を 向上 さ せる
機械化PCB切断により 手作業を削減し 生産プロセスを加速します
品質管理
高品質な切断を保証し,最終製品に欠陥が生じる可能性を軽減します
柔軟性
メイン・アセンブリラインを 徹底的に再構成する必要なく 生産回数を 迅速に変更できます
費用 効率
廃棄物を最小限に抑え 全体の生産効率を向上させ コスト削減につながります
申請
電子機器製造
消費電子機器,自動車部品,工業機器の生産に広く使用されています.
プロトタイプ
完全な生産前にPCBの急速なプロトタイプ作成に役立ちます
セプシフィケーション:
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
