| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
高量4軸モーション制御オフラインPCBAルーターPCB組立ラインのためのマシン
紹介:
この機械 RM-F550 は,新しく開発されたルーターマシンです. 印刷回路板 (PCBA) の組成を個別PCBaボードに統合するために使用されます.作業精度を保証するために非常に安定したプラットフォームを採用します.作業台のサイズは300*350mmです.
400*600mmでより大きなプラットフォームオプションを持っています.この機械は,迅速で正確なオンラインプログラミングのためのユーザーフレンドリーな"視覚"プログラミングを提供します.また,デペンリングプロセスを検出することができます.
主要な特徴:

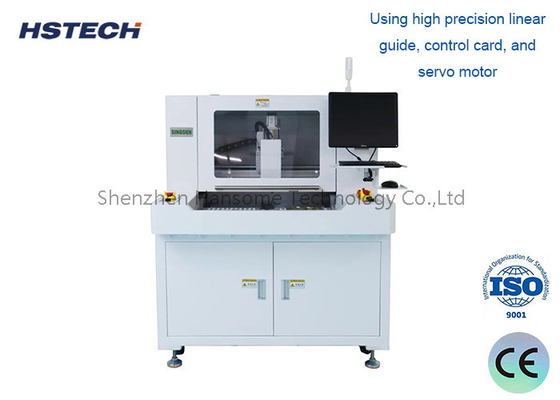

1高性能で安定した安全性の高い産業機器を顧客に提供します 高精度な線形ガイド,制御カード,サーボモーターを使用します
2高解像度 CCD バイクアルアライナメントのベースで,生産をより効率的にするためにダブルプラットフォームを使用します.
3ドイツブランドのルーティングスピンドル,速度40000~60000rpm.
4,台湾ヒウィンブランドガイド,移動システムの精度とスムーズに確認してください.
5切断刀が一定の距離を切った後,自動的に別の切断されていない刃の位置に上昇し落ちます.
6線形,弧形,円形接続板のデメネリングに適しています.

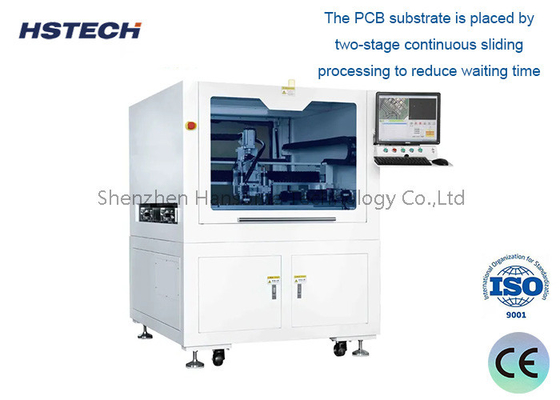

7待ち時間を短縮し生産を増やすため,2段階連続スライディング処理でPCB基板を配置する.
主要 な 特徴
精密切断
細かい損傷を最小限に抑えることで 個々のPCBをより大きなパネルから正確に切断し分離するように設計されています
オフライン操作
主要生産ラインから独立して動作し,進行中のプロセスを中断することなく柔軟な設定と使用を可能にします.
ユーザーフレンドリーなインターフェース
通常はタッチスクリーンインターフェースで装備され,プログラミングと操作が簡単です.
多重 の 切断 技術
機械によってルーティング,レーザーカット,ナイフカットなど様々なカット方法をサポートします.
粉塵抽出システム
切断過程で塵や残骸を最小限に抑え,清潔な作業環境を確保する統合システム.
物質的相容性
FR-4,アルミ,柔軟なPCBを含む様々な材料を処理できる.
自動化機能
効率を高めるため,高度を自動的に調整したり ツールを交換したりする機能もあります.
利益
効率 を 向上 さ せる
手作業を削減し,PCB切断を自動化することで 生産プロセスを加速します
品質管理
高品質の切断を保証し,最終製品に欠陥が生じる可能性を軽減します
柔軟性
メイン・アセンブリラインを 徹底的に再構成する必要なく 生産回数を 迅速に変更できます
費用 効率
廃棄物を最小限に抑え 全体の生産効率を向上させ コスト削減につながります
申請
電子機器製造
消費電子機器,自動車部品,工業機器の生産に広く使用されています.
プロトタイプ
完全な生産の前に PCB の急速なプロトタイプ作成に役立ちます.
セプシフィケーション:
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スチール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
