| ブランド名: | HSTECH |
| モデル番号: | RM-530 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

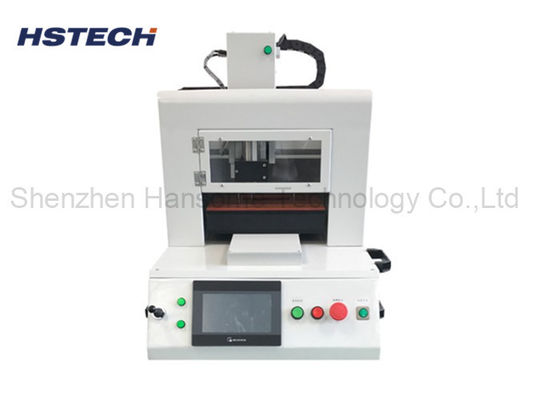

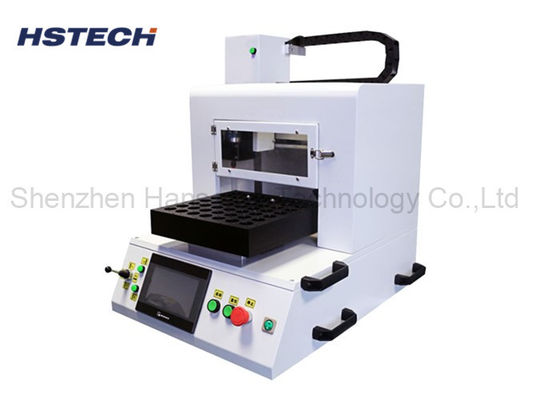

ステンプホール曲線PCBのための3軸駆動システムを持つデスクトップミニPCBルーターマシン
紹介
この自動PCBルーターマシンはミニ自動ルーターマシンです. デスクトップタイプを採用し,3軸駆動システムを使用し,PCB固定装置をカスタマイズしました.自動デパネリングのためにPCBを手動で負荷し,放出する簡単で費用対効果の高いPCBルーターです
小規模でコンパクトな設計
机全体のサイズは30cm x 30cm x 25cmで,机や研究室の作業台で使用できます.
高精度位置付け
高精度ステップモーターと光学エンコーダーを採用し,位置位置精度は0.01mmに達します.
多機能処理
様々なPCB製造ニーズを満たすために,ドリリング,切断,フライリングなどの様々なPCB加工作業を実行することができます.
フレンドリーな操作インターフェース
7インチタッチスクリーンディスプレイを装備し,直感的な操作インターフェースとプログラム編集機能を提供します.
自動ツール交換システム
組み込み自動ツール交換システムは,処理要件に応じて,異なる仕様のドリルとツールを自動的に切り替えることができます.
効率的で安全な切断
高速スピンドルモーターと高精度運動システムを採用することで,PCBボードは迅速かつ効率的に切断できます.同時に,安全性保護設計があります.
強力なソフトウェアとハードウェア互換性
一般的なCAD/CAMソフトウェアと様々なPCBボード制作ファイルフォーマットをサポートする.Windows/Linuxなどの主流のオペレーティングシステムに適用できる.
低騒音と低電力消費
静かな設計により,騒音は60dB未満です.低電力消費,わずか110V/220Vの電源が必要です.
主要な特徴
1ステップモーターを使用する3軸駆動システム.
2柔軟なデスクトップタイプで 簡単に移動し調整できます
3掃除テーブルをきれいにしてください.
4異なるプログラムをインポートします.
5,すべてのガイドとスクリューリードスクリューは,塵の証明,マシン動作精度を確認します.
6,FPC板,アルミ板,FR4などを分離するのに適しています.
セプシフィケーション
| モデル | RM-560 | ||
| 駆動エンジン | ステップモーター | ||
| スピンドルルーティング速度 | 50000回転/分 | ||
| 繰り返す精度 | ±0.01mm | ||
| 切断速度 | 最大100mm/s,PCB材料によって異なります | ||
| 決議 | <0.01mm | ||
| 移動範囲 | 300*300*700mm | ||
| 駆動システム | ステップモーターで駆動されるX/Y/Z軸 | ||
| ボード位置 | オーダーメイドの固定装置 | ||
| PCBの厚さ | 0.4~4mm | ||
| 積載/卸載方法 | 手帳 | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
適用:
PCB板の切削
デスクトップルーターは,PCBボードやマザーボードや回路ボードなどの分離部品を迅速かつ正確に切ることができます.
複雑な形は設計図に従って切ることができます.
スロット・ホール加工
PCBボードには様々なスロット,溝,穴が作られ,回路のレイアウトのニーズを満たすことができます.
これらのプロセスは部品を設置し ケーブルを路線する助けになります
エッジトリミング
ルーターはPCBボードの縁を削り,磨き,製品の外観の質を向上させることができます.
PCB 板 の 突起 や 粗い 縁 を 除去 する こと が でき ます.
小批量生産
デスクトップルーターは,大きな柔軟性があり,顧客のニーズに迅速に対応できるので,小批量PCB加工に適しています.
大型のCNC機器と比較すると,投資コストは低く,中小電子製造企業に適しています.
プロトタイプ生産
製品開発の初期段階では,デスクトップルーターはテストと検証のためのプロトタイプを迅速に作成するために使用できます.
開発サイクルを短縮し,新しい製品の市場に導入を加速します
機械の詳細
