| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |
高精度 デュアル プラットフォーム オフライン PCBA ルーター 機械 PCB ボード 組み立てライン
紹介:
この機械 RM-F550 は,新しく開発されたルーターマシンです. 印刷回路板 (PCBA) の組成を個別PCBaボードに統合するために使用されます.
機械は,作業精度を保証するために非常に安定したプラットフォームを採用し,作業プラットフォームのサイズは300*350mmです.
400*600mmでより大きなプラットフォームオプションを持っています.この機械は,迅速で正確なオンラインプログラミングのためのユーザーフレンドリーな"視覚"プログラミングを提供します.また,デペンリングプロセスを検出することができます.
主要な特徴:
1高性能で安定した安全性の高い工業機器を顧客に提供します 高精度な線形ガイド,制御カード,サーボモーターを使用します
2高解像度 CCD バイカルアライナメントのベースで,生産をより効率的にするためにダブルプラットフォームを使用します.
3ドイツブランドのルーティングスピンドル,速度40000~60000rpm.
4,台湾のヒウィンブランドガイド,移動システムの精度とスムーズさを確認します.
5切断刀が一定の距離を切った後,自動的に別の切断されていない刃の位置に上昇し落ちます.
6線形,弧形,円形接続板のデメネリングに適しています.

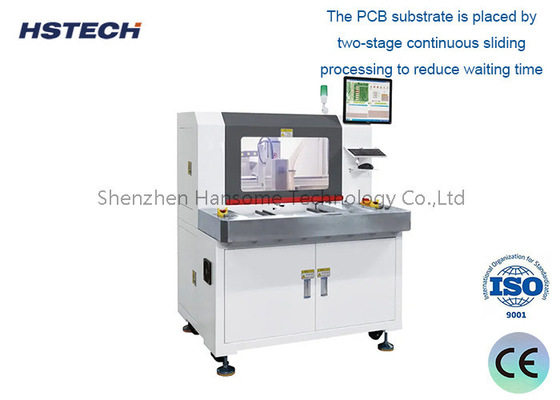

7待ち時間を短縮し生産を増やすため,2段階連続スライディング処理でPCB基板を配置する.
オフラインデザイン
この装置は生産ラインから独立したオフライン装置であり,自動生産ラインに統合する必要はありません.
柔軟に作業場内の適正な位置に置き,独立した回路板処理を行うことができます.
切断機能
高精度PCB板の切断処理を行うことができる 精密なCNC切断システムがあります
様々なサイズや形状の回路板を切断して,異なる製品のニーズを満たすことができます.
自動化
自動積載・卸載システムで装備され,無所属の回路板切断作業を実現できます.
プログラム制御や切断パラメータ設定などの機能があり,処理効率を向上させます.
柔軟なサイズ
機械のサイズは一般的に約1.2m×1.5mで,限られたワークショップスペースに置くのに適しています.
切断作業領域の異なる仕様は,製品要件に応じて設定できます.
安全性
操作者の安全を確保するために,隔離保護設計が採用されます.
緊急停止スイッチなどの安全装置を装備する.
セプシフィケーション:
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
応用シナリオ:

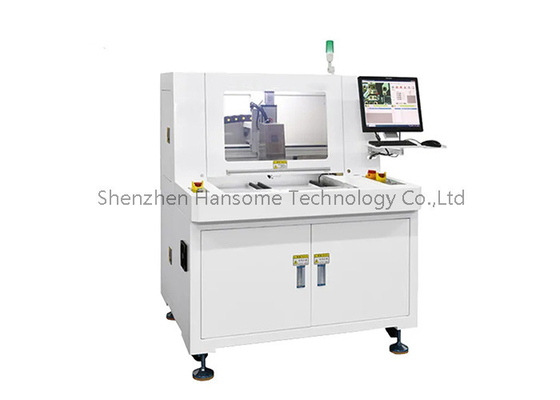

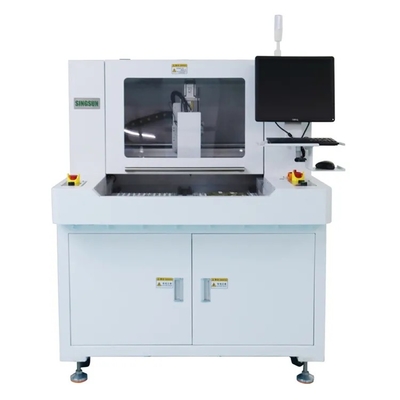

機械の詳細:
