| ブランド名: | HSTECH |
| モデル番号: | HS-700 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

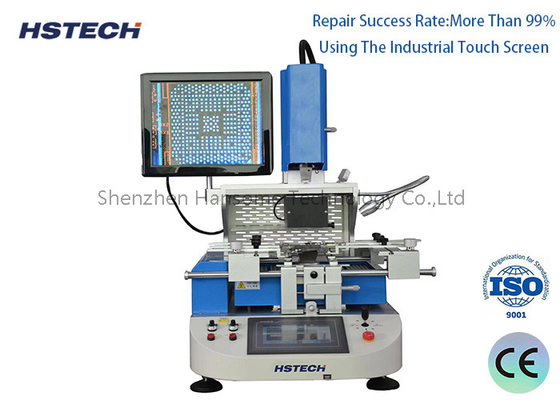

高速タッチスクリーン BGA 5 モード ステップモーター CCD カラー
BGA 再加工ステーション:
BGAリワークステーションは,印刷回路板 (PCB) のBGAコンポーネントを削除し,交換するために使用される専門機器である.
BGAコンポーネントは,表面にマウントされた集積回路 (IC) で,下側には溶接球のグリッドがあり,修理および再加工中にユニークな課題を提示します.
主要な構成要素:
精密加熱システム: 通常は赤外線 (IR) または熱気を使用して,安全な取り去り設置のためにBGAコンポーネントを選択的に加熱します.
コンポーネントの取り外し配置ツール:BGAコンポーネントを優しく引き上げ,配置するために真空ノズルまたは他の専門ツールを使用します.
アライナメント・ビジョン・システム: BGA コンポーネントを配置する際に,しばしばカメラやソフトウェアの助けで正確にアライナメントを確保する.
再加工プラットフォーム: 再加工プロセスのために安全で温度制御された環境を提供します.
改造プロセス:
準備:PCBは再加工プラットフォームに固定され,目標BGAコンポーネントの周辺は再加工のために準備されます.
暖房:暖房システムは,BGA部品を徐々に熱し,溶接球を溶かして部品を外すのに使用されます.
除去: 部品は,底辺のパッドや痕跡を傷つけずに,専門ツールを使用して PCB から慎重に引き上げられます.
清掃: PCB パッドは,残留した溶接物や流体を取り除くために清掃され,新しい部品の表面が清潔になります.
新しいコンポーネントの配置: BGAコンポーネントの置き換えは,PCBに精密に並べられ,その後,加熱システムを使用して再流されます.
応用:
電子機器の修理・再加工: 消費電子機器,工業機器,航空宇宙・防衛システムなど,PCBの欠陥または損傷したBGA部品を交換する.
プロトタイプ改造:技術者が製品開発段階で BGA コンポーネントを迅速かつ正確に再処理できるようにする.
生産支援:小規模またはバッチ生産の際にBGA部品の再加工を可能にします.
特徴:
15つの作業モード
215'HD液晶モニター
37'HD色タッチスクリーン
4. ステップモーター

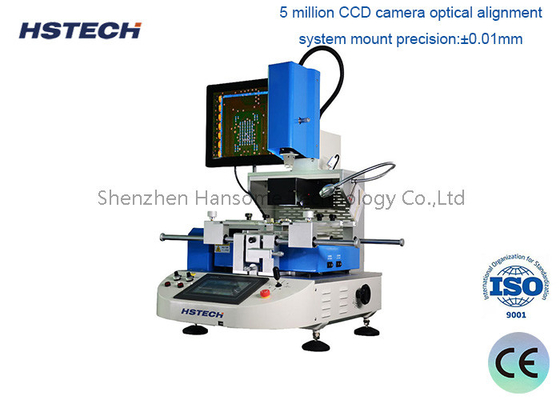

5CCD色光学アライナメントシステム
6温度精度 ± 1°C
7. ±0.01mm の内でのマウント精度
8修理成功率は99%以上
9シングルチップ制御の独立研究と開発
わかった仕様:
| 携帯電話 BGA リワーク ステーション | モデル:HS-700 |
| 電源 | AC 100V/220V±10% 50/60Hz |
| 総電源 | 2600W |
| 暖房の電力 | 上部ヒーター 1200W (最大),下部ヒーター 1200W (最大) |
| 電気材料 | ドライビングモーター + スマートテンプレートコントローラ + カラータッチスクリーン |
| 温度制御 | 高精度Kセンサー+閉ループ制御+独立温度制御器 (精度は ±1°Cに達する) |
| センサー | 1pcs |
| 位置付け方法 | V形PCBサポート + 外部ユニバーサルフィクチャー + センターと位置付けのためのレーザーライト |
| 総寸法 | L450mm*W470mm*H670mm |
| PCBのサイズ | 最大 140mm*160mm 最低 5mm*5mm |
| BGAサイズ | 最大50mm*50mm 最低1mm*1mm |
| 適用可能なPCB厚さ | 0.3~5mm |
| マウント精度 | ±0.01mm |
| 機械の重量 | 30kg |
| マウントチップの重量 | 150g |
| 作業モード | 5 半自動/手動/取り除き/マウント/溶接 |
| 使用 修理 | チップ / 電話 マザーボード など |
