| ブランド名: | HSTECH |
| モデル番号: | RM-560 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

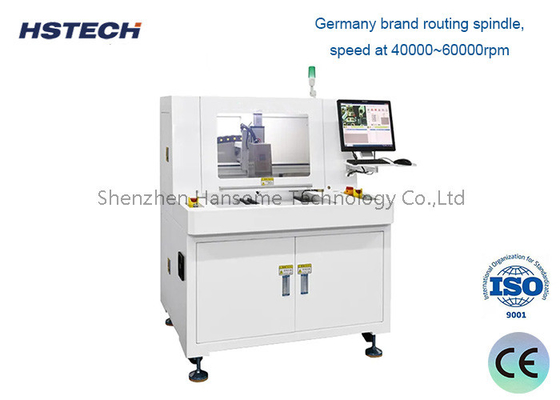

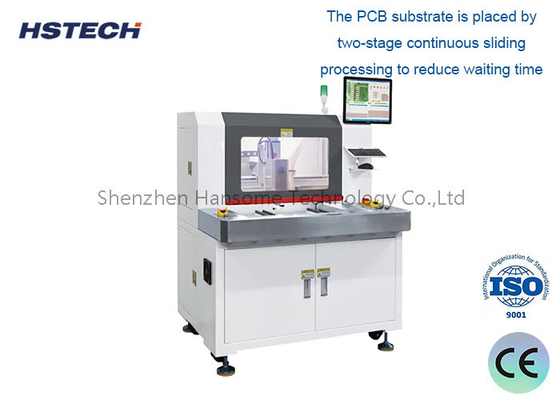

高効率のデュアルプラットフォームオフラインPCBAルーターマシン SMT組立ラインPCBボードのために
PCBAルーターマシン:
機械の導入:
この自動PCBルーター機は 高速ルーティングスピンドルを使用し 双重プラットフォームを搭載し 4軸のサーボモーターを駆動します
スピンドルは事前に設定されたプログラムに従って移動し,スタンプホールを自動的に分離し,接続されたボード,曲線ボード,および他の不規則な形状のボード.
機が窓操作システム,CCD検出分離線,いつでも分離プロセスをチェックすることができます.
主要な特徴:
1高速ルーティングスピンドル 6000rpm
2,Windowsの操作,手動のロケーション,またはファイルのインポート.
3CCD検出
4内部塵収集機を含む.
5FPC板,アルミ板,FR4などを分離するのに適しています.
6主にスタンプホール接続ボード,曲線ボードを分離するために使用されます. 伝統的なVカットボードではなく.
高精度加工
PCBA ルーター 機械は,高速回転精密彫刻と磨削ツールを加工するために使用します.
高精度の切断,掘削,溝処理,およびPCBの縁の他のプロセスを実現することができます.
処理精度は ±0.05mm に達し,PCB サイズに関する電子製品の厳格な要件を満たします.
自動処理
自動給餌と卸荷システムで装備され,PCBAボードの完全に自動的な積載と卸荷を実現することができます.
機械全体が操作が簡単で,大規模な加工を完了するには 手作業の少量のみが必要です.
効率的な生産
機械ツールは高速な処理速度があり,PCBA処理の効率を大幅に向上させることができます.
PCBAボードの処理時間は通常約1~2分です.
強い互換性
各種サイズや仕様や多層構造のPCBAボードの処理をサポートします.
処理パラメータは,異なるPCBA設計に従って自動的に調整できます.
環境に優しい
CNC精密制御を採用することで,加工プロセスは低騒音で塵が少なくなります.
効率的な塵収集システムで装備され,清潔で衛生的な作業環境を保証します.
セプシフィケーション:
| モデル | RM-560 | ||
| 構造 | シングルスピンドル,ダブルワークプラットフォーム | ||
| 機械のサイズ (mm) | 1000*1200*1550 | ||
| 総重量 | 700kg | ||
| 塵収集器のサイズ (mm) | 625*600*1600 | ||
| 塵収集方法 | 底部コレクション | ||
| 作業プラットフォームの大きさ | 300*400mm | ||
| 走行台型 | 二重回転プラットフォーム,3相モーターインバーター付き精密切片機 | ||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | ||
| ルーティング スピンドル | 6000回転/分 | ||
| 切断速度 | 1〜100mm/s | ||
| 切断精度 | ±0.05mm | ||
| 繰り返す精度 | ±0.02mm | ||
| 軸の移動速度 | 800mm/s | ||
| Z軸システム | スクロール駆動,二重ガイド | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スチール | ||
| ツール寿命制御 | ソフトウェアプログラム制御 | ||
| 活性保護機能 | 安全なライトカーテン | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
機械の詳細:
高速路線スフィンダルと内部塵収集機
Windows7/10 英語版オペレーティングシステム,デバッグと操作が簡単です.
| PCBAルーターマシン | |||
