| ブランド名: | HSTECH |
| モデル番号: | AR-7 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタン・ユニオン,マネー・グラム |
| 供給能力: | 月に50セット |

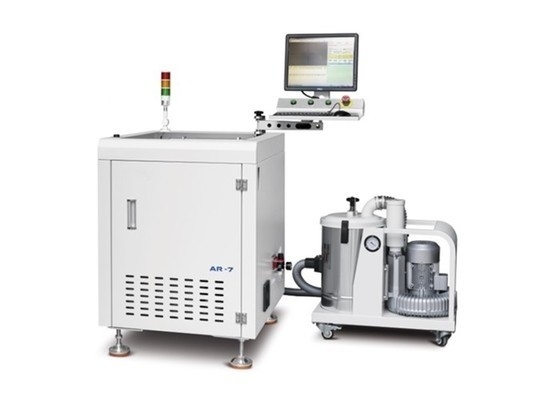

高速ミニオフラインPCBAルーターマシン 柔軟な切断付きの小型PCB
紹介
小批量または個別PCBA製造のために特に使用されるルーティングマシンで,主にPCBを正確に切断し,組み立てた部品で分割するために使用されます.それはCNC制御によって高精度と繰り返しの処理を実現.
特徴
1オフライン自動分離
2小型のPCBに適しており 工場の部屋を節約するソリューションです
3オーダーメイドの装置
4PCとCCD視覚システム
5補償と塵収集のプログラム
6最大410-510mmサイズPCBAで利用できます.
72つの異なるタイプの製品を切るための柔軟性.
8手動で餌を供給し,荷卸しするためのオープンプラットフォーム,またオプションの機械腕 (ロボット) で装備することができます.
仕様

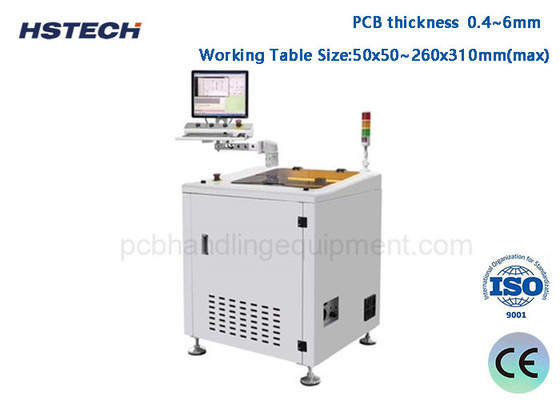

| モデル | AR-7 | AR-7ミニ |
| 電源 | AC380V 50/60Hz 3KW | |
| 作業サイズ | 50x50~410x460mm (最大) | 50x50~260x310mm (最大) |
| 負荷モード | 手帳 | |
| 切断スペンデル/速度 | 5000~60,000回転/分 | |
| PCBの厚さ | 0.4〜4mm | |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| 固定型 | 固定装置 | |
| プログラミング | ビジョン教育,インラインプログラミング | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク トルフステン鋼 | |
| 塵収集方法 | 底の粉塵収集 | |
| 塵収集機 | 3相 380V 1.2KW | |
| 騒音 | < 75dB | |
| 制御システム | 産業用PC | |
| スピンドルブランド | ドイツブランド,シコテック4025 | |
| サーボモーター | A5シリーズ | |
| モーション制御 | 4軸の運動制御ボード | |
| 鉛螺栓 | C5 磨き螺栓の鉛 | |
| 線形ガイド | P ランク 静寂ガイド | |
| カメラ | ドイツブランド イメージング 40W産業用カメラ | |
| 機械のサイズ | 700*800*930mm | 500*650*930mm |
| スクリーン |
17インチ
|
|
典型的な応用シナリオ
パーソナルや小型電子機器のDIY生産 例えば自分のPCB回路板を作るなど
小批量PCBA生産,急速なプロトタイプ作成と小批量試験生産に適しています.
電子製品の修理や改造の際にPCBを切断し分割する.
PCBA処理技術について学びます
