| ブランド名: | HSTECH |
| モデル番号: | RM-F550 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月20セット |

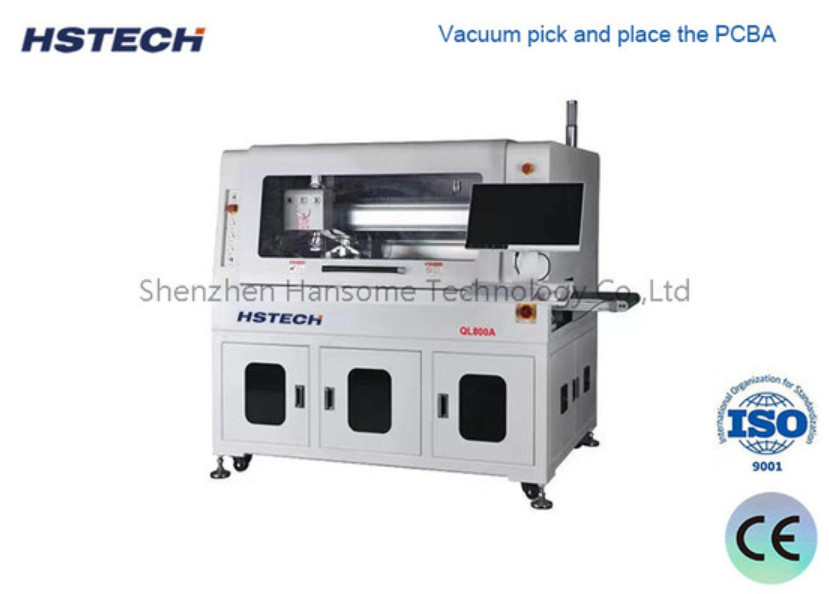

ERPシステム互換性のある自動下部側ルーティングPCBルーターマシン
紹介
この機械は,組み込みPCBA自動配線機で,特に装置に固定されたPCBAの底側自動配線操作のために設計されています.配線が完了した後,機械はPCBAを固定装置にしっかりとフィットするために吸着を使用するノズルで装備されています.穴,曲げたPCB,他の不規則なPCBの分離を容易にする
特徴
1掃除機 ピック&プレイス PCBA
2. 底を切る
3. 二重プラットフォーム切断
4壊れたナイフの検出
5. 自動線接続
6.SPC統計とERPマッチング
7. 自動ナイフ交換,爆発防止の掃除,空気監視
技術的な詳細
| モデル | QL800A | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンダル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側回転,シェンク トルフスタン鋼 | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |
機械のサイズ
底部サイズのルーティングと塵収集器
画像カメラ,モリテックスレンズ,測定 - レベル光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします高い安定性と反乱能力.
全能真空吸着チャック ピックアップ,配置,卸荷,生産
複合型卸荷システムで,ESD抗静電ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
