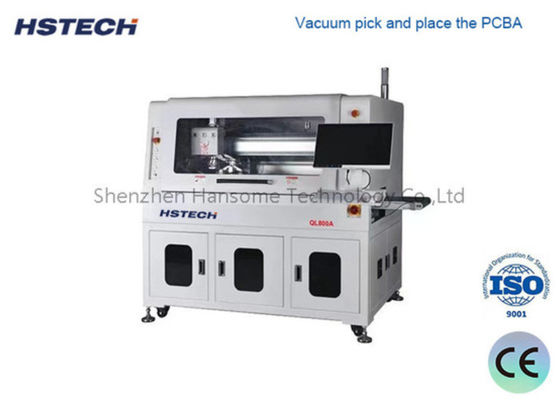

ERPシステム互換性とダブルプラットフォーム切断の自動下部側ルーティングPCBルーターマシン

詳細情報

起源の場所:

中国

証明:

製品名:

オフラインPCBAルーターマシン

プラットフォーム:

ダブル

作業プラットフォーム:

300*350mm

繰り返す精度:

±0.01

切断精度:

±003

機械寸法:

1200*1050*1440mm (L*W*H)

パッケージの詳細:

木製のパッケージ

供給の能力:

月20セット

ハイライト:

製品説明

ERPシステム対応自動基板裏面ルーティング基板ルーター

この組み込みPCBA自動配線機は、治具に固定されたPCBAの裏面自動ルーティング作業専用に設計されています。ルーティング完了後、機械のノズルは真空吸引を使用してPCBAを治具にしっかりと保持し、パンチ穴、湾曲基板、その他の不規則に接続されたPCBAの分離を容易にします。

主な特徴

技術仕様

モデル	QL800A
最大基板サイズ	260x340mm
最小基板サイズ	50x50mm
基板厚さ	0.4-6mm
搬送高さ	900±50mm
搬送方向	左から右
搬送速度	1500mm/s（最大）調整可能
ローディングモード	セクションタイプ搬送ガイドレール
レール幅調整	自動
通信インターフェース	SMEMA
基板位置決め	治具位置決め
ピッキングシステム	真空吸引ピックアップ
カッティングスピンドル/速度	60,000 rpm/min、ドイツ製（オプション100,000 rpm/min、ドイツ製）
冷却タイプ	自己冷却タイプ
自動工具交換	オプション
工具破損チェック	はい
分離速度	5-100mm/s
切断精度	±0.05mm
ミーリングキット	φ0.8～φ3.0 右回転、シャンク超硬
繰り返し位置決め精度	±0.1mm
座標移動速度	1000mm/s
アウトプレートタイプ	ESDベルト搬送 / バッチパネル転送ユニット
廃棄物収集	廃棄物キャビネット収集
手順プログラミング	GERBER図面インポート / ビジュアルシステムによる編集プログラム
空気供給	5-8 kg/cm³
電源	AC380V、50/60Hz、3KW
機械サイズ	1500x850x1600 mm
重量	約800kg
