高速 3 軸単一プラットフォーム卓上 PCBA ルーター電子組立機械

ブランド名:	HSTECH
モデル番号:	HS-RM-F500
Moq:	1セット
価格:	negotiable
支払条件:	D/P、T/T、ウェスタンユニオン、
供給能力:	月に50セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

テーブルPCBAルーターマシン

保証:

1年

コントロール:

タッチスクリーン

リレーブランド:

シュナイダー

光電子スイッチ:

オムロン

材料:

アルミニウム合金

制御システム:

PLC

消費電力:

200W

パッケージの詳細:

木製ケース

供給の能力:

月に50セット

製品説明

高速 3 軸単一プラットフォーム卓上 PCBA ルーター電子組立機械

機械の導入:

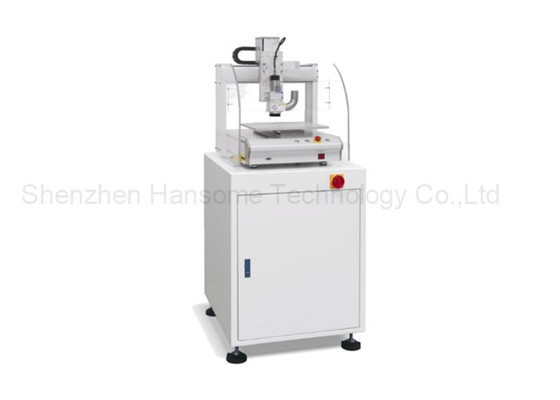

このマシンRM-F500は垂直PCBルーターマシンで,マシンボディには2つの部分があり,下部は構造であり,上部はテーブル上の3軸移動PCB分離システムです.手動プログラミングのための教えるボックスを使用しますこれはコスト効率の良いPCBルーターシステムです

コンパクトなデザイン

全体のマシンが小さいサイズで, 0.5-1m2を占めています
作業台やデスクトップで使用する
実験室や小さな生産ワークショップで便利で柔軟な展開

高精度加工

高精度のCNCシステムとサーボモーター駆動を採用
±0.05mmの位置付け精度と ±0.1mmの重複位置付け精度を達成できる
安定した信頼性の高いPCBA板加工品質を確保する

多機能切断

PCB回路切断,掘削,フライリング,その他の加工を行うことができる.
FR4,CEM-3などの様々な材料のPCBAボード加工をサポートする.
PCBAボードの小批量迅速加工に適している

インテリジェント制御

インタフェースをタッチスクリーンで操作する
処理パラメータのオンラインプログラミングと処理プロセスのリアルタイム監視
USBやネットワークなどの複数のダウンロード方法をサポート

自動設計

自動積載・卸載,空気流冷却,その他の機能
処理効率を大幅に向上させ,労働コストを削減する
防塵器具と他の安全保護装置を備えた

メンテナンスは簡単

日常の整備のために部品は素早く解体されます
標準機械部品を採用し,スペアパーツは簡単に入手でき,安価です
長寿命で中小企業の長期使用に適しています

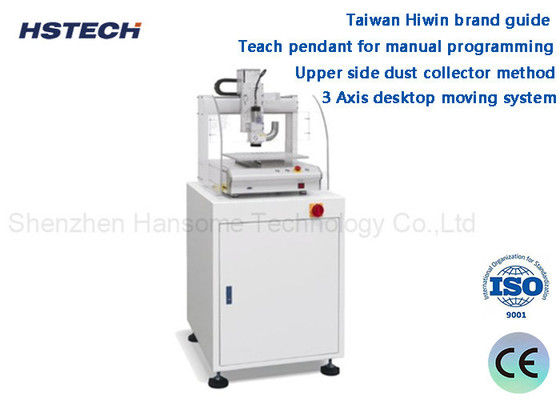

特徴:

3 軸デスクトップ移動システム
手動プログラミングの pendantを教えて
高速ルーティングスピンドル,速度20000~40000rpm
移動システムの精度とスムーズさを確認します.
上側の粉塵収集装置でプラットフォームを清潔にしてください
直線,弧,円形接続板のデメネリングに適しています.
閉ざされた手術室警備と低騒音

仕様:

モデル	RM-F500
構造	シングルスピンドルシングルプラットフォーム
切る長さ	270220mm (xY)
切断タイプ	直線,弧,円形
移動速度	X/Y/Z軸 30025090mm/s
塵収集方法	上部コレクション
スピンドル	20000~40000rpm
ルーティングスピンドル	最大40000rpm
切断速度	1-100mm/s の調整
切断精度	±0.03mm
繰り返す精度	±0.01mm
プログラミング	教える箱
外部接続	USB
ルーターキット	フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール
電源	220V/110V,50/60Hz
板の厚さ	0.8〜8mm
塵収集器のサイズ	600500500mm
塵収集器の電源	750W,1HP
