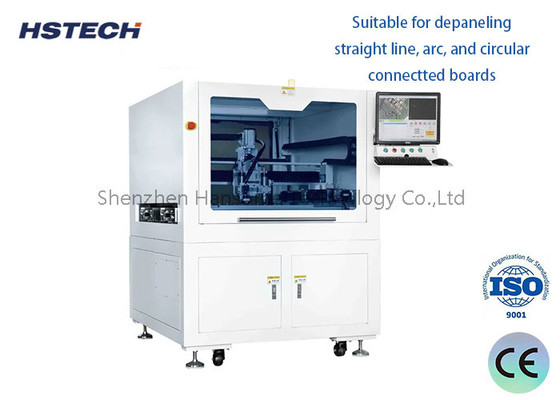

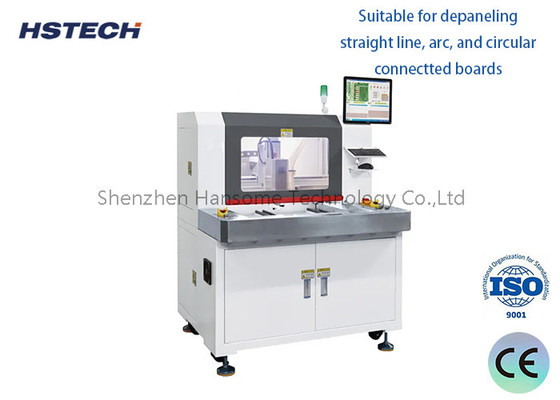

CCD Vicual Alignment ダブル プラットフォーム オフライン PCBA ルーター 4 軸のモーション制御
紹介
オフラインPCBAルーターマシン (offline PCBA Router Machine) は,主に電子機器製造業界で使用される印刷回路板組 (PCBA) のポスト処理のための自動化機器である.
製品概要:
オフラインPCBAルーターマシンは,組み立てられたPCBAの切断と脱皮などのポスト処理に使用される自動化機器である.
PCBAのサイズと外観が要件を満たすことを保証するために,事前に設計された経路に沿ってPCBAを正確に切断し,エッジ処理することができます.
電子製品製造,通信機器,産業制御などの分野でPCBAのポスト処理に使用されています.
主な機能と特徴:
高度な自動化により 処理効率と一貫性が大幅に向上します
高精度のCNC切削ツールと位置付けメカニズムを採用し,加工精度と品質を保証する.
切断深さ,切断速度などのプログラム可能な加工パラメータは,異なるPCBA材料とサイズのニーズを満たします.
自動積載・卸載メカニズムを備えており,手動の介入なしに加工を完了できます.
インテリジェントな監視と故障診断を実現するための統合自動制御システム
コンパクトな設計で 足跡が小さく 生産ラインにシームレスに統合できます
シンプルな操作と便利な保守は,長期間安定した装置の動作を保証します.
主な応用分野:
携帯電話,タブレット,ラップトップなどの電子製品の製造.
ルーター,スイッチ,ベースステーションなど通信機器の製造
産業用制御機器の製造,例えば産業用制御器,産業用ロボットなど
医療用電子機器の製造,医療診断機器,治療機器など
他の電子製品のPCBAの後処理
選択と使用の提案:
生産ラインのPCBAサイズ,材料,量,その他の要因に基づいて適切なオフラインPCBAルーターマシンモデルを選択します.
製造者の説明書と メンテナンスマニュアルに準拠して操作し,維持します.
ツール の 磨き を 定期的に 確認 し,その 時 に 置き換えて 修理 し て ください.
試験機,組み立てラインなど,上流と下流の機器とうまく協力できる.
1高性能で安定した安全性の高い工業機器を顧客に提供します 高精度な線形ガイド,制御カード,サーボモーターを使用します
2高解像度 CCD バイカルアライナメントのベースで,生産をより効率的にするためにダブルプラットフォームを使用します.
3ドイツブランドのルーティングスピンドル,速度40000~60000rpm.
4,台湾のヒウィンブランドガイド,移動システムの精度とスムーズさを確認します.
5切断刀が一定の距離を切った後,自動的に別の切断されていない刃の位置に上昇し落ちます.
6線形,弧形,円形接続板のデメネリングに適しています.
7待ち時間を短縮し生産を増やすため,2段階連続スライディング処理でPCB基板を配置する.
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 切る長さ | 300*350mm | ||
| 切断タイプ | 直線,弧,円形 | ||
| 移動速度 | X/Y軸 1000mm/s,Z軸 500mm/s | ||
| 塵収集方法 | 上部コレクション | ||
| スピンドル | 40000~60000rpm | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1-100mm/s の調整 | ||
| 切断精度 | ±0.03mm | ||
| 繰り返す精度 | ±0.01mm | ||
| プログラミング | 色んなCCD | ||
| 外部接続 | USB | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| 電源 | 380V | ||
| 機械の電源 | 2000W | ||
| 塵収集器のサイズ | 600*470*730mm | ||
| 塵収集器の電源 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
