| ブランド名: | HSTECH |
| モデル番号: | CM-610 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月に50セット |

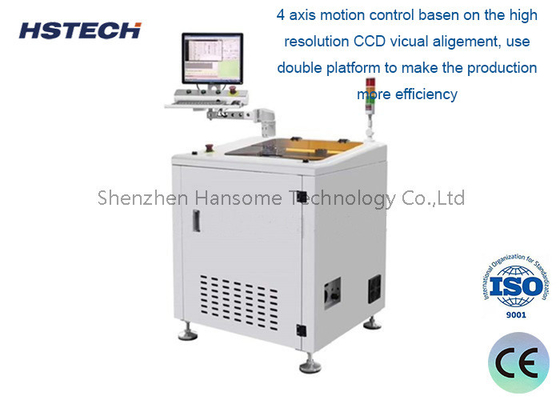

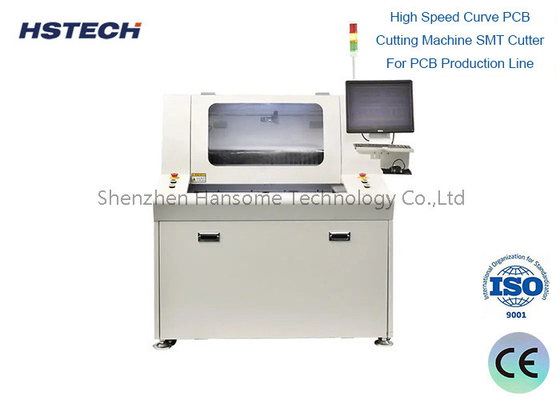

高効率の二重プラットフォームフライリングタイプPCBAルーターマシン
紹介する
PCBAルーターマシン (PCBA切断機) は,電子製造プロセスで使用される自動化機器である.主に,組み立てられた印刷回路板 (PCBA) を独立した個々の回路板に切るのに使用されます..
PCBAルーターマシンには以下の特徴と機能があります.
1切断精度:PCBAルーターマシンでは,PCBAが要求を満たす個々の回路ボードに切断されることを保証する高精度切断操作を達成できます.正確な切断位置とサイズを達成するために,精密切断ツールと制御システムを使用.
2自動操作:これらの機械は通常,自動操作機能を持ち,事前に設定されたプログラムとパラメータで動作することができます.操作者は,切断パラメータを設定し,切断されるPCBAを置く必要があります機械は自動で切断を行うので,生産効率が向上し,手作業が減少します.
3切断方法:PCBAルーターマシンは,通常,高速回転切削機または切断頭などの切削ツールを使用して切断操作を行います.切断機は,PCBAの異なる種類とサイズに対応するために,異なる切断ニーズに応じて置き換えて調整することができます..
4. 接着層を切る: 切断過程で,PCBAルーターマシンはPCBAの接着層を切ることができます.粘着層は,部品の識別と保護に使用されるマークとラベルです.切断機が切断すれば 板の縁と外観がきれいになります
5.スラグの放出と収集:切断過程では切断チップと廃棄物が生成されます.PCBAルーターマシンは,効率的に廃棄物を除去し,収集し,作業エリアをきれいに保つために,スラッグ排出システムと収集装置を装備することができます..
特徴
1高精度と高清潔さ,二重並行作業プラットフォームと単一のピンドル.
2低足跡,引き出し型のプラットフォームは,清潔室の汚染を避けるように設計されています.
3上側の塵の収集は 下の部分よりも効率が高く 騒音も少ない
4操作と保守が簡単です
5サイズが大きければカスタマイズできます.
6, ロボットでアップグレードしてインライン機能を実現します. (オプション)
仕様
| モデル | CM-610 | CM-610最大 |
| 最大PCBサイズ | 350×350mm | 450×450mm |
| PCB の最小サイズ | 5x5mm | |
| PCBの厚さ | 0.4~6mm | |
| 作業台の高さ | 850mm | |
| 負荷モード | 手動で餌を与え放出する | |
| PCB 位置付け | 磁気指指またはジグ | |
| 切断スペンダル/速度 | シコテック ドイツ製 5000~60000回転 | |
| 冷却型 | 自動冷却型 | |
| 破刀検査 | そうだ | |
| 切断速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右回転,タンブスタム鋼のシェンク | |
| 位置位置を繰り返す精度 | ±0.02mm | |
| 座標移動速度 | 1000mm/s | |
| プロセスプログラミング | GERBER 図解 視覚システムによる輸入または編集 | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V±5%,50/60Hz,3KW | |
| 機械の寸法 | 1250*1000*1650mm | 1350*1100*1650 |
| 機械の重量 | 約900kg | |
機械の寸法
機械の詳細
スーパービジョンシステム (ドイツ工業画像カメラと日本ブランドのモリテックスレンズで装備) とESDブラシ上側の塵収集装置.
統合切断システム (ジグや磁気指で切る) と磁気指のPIN (特許デザイン)
信頼性の高い切断システム (ドイツ・シコテック・スピンドルと周波数逆転を使用) Win7/Win10 英語版システム
