| ブランド名: | HSTECH |
| モデル番号: | HS-NK250 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月あたり200セット |

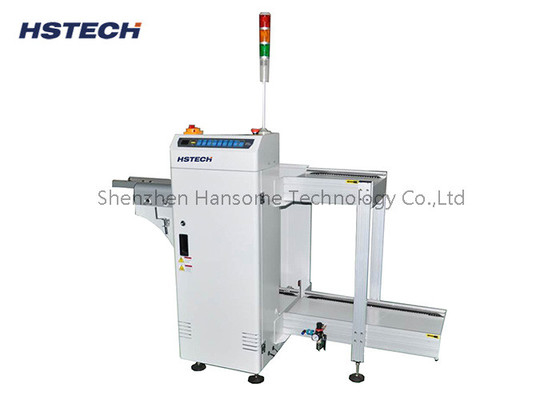

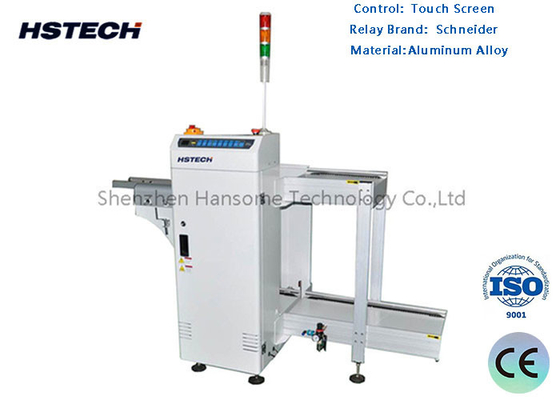

高品質のスムーズと平行幅PCB卸荷機 NGOK 卸荷機 AOIの後,各レール2マガジン
紹介する
A PCB Unloader is a device used in automated electronic manufacturing processes to unload finished printed circuit boards (PCBs) from the production line and transfer them to the next processing stage or storage area.
PCB Unloader は,次の特徴と機能を備えています:
1卸荷と転送機能:PCB卸荷機は,自動化機械を通じて加工されたPCBを生産ラインから取り出し,次の加工段階または貯蔵区域に移します.輸送用ベルトを通して PCB を卸し,転送できます連続的な生産プロセスを確保するために,スライドまたは他の輸送システム.
2. アライナメントと位置付け:PCBアンロードは,次の処理段階または貯蔵エリアに正しい位置付けを確保するために,PCBをアライナメントし位置付けることができます.それは,PCBの位置と方向性を検出し,必要な調整と校正を行うセンサーと位置付け装置を含むことができる..
3制御とスケジューリング:PCB卸載機は通常,生産計画とプロセス要件に従って,合理的にPCBをスケジュールし配布できる制御システムを持っています.次の加工段階や貯蔵区域の利用可能性と優先順位に基づいて,適切な場所にPCBを配達し,生産ラインのスムーズな動作を保証します.
4.スマート検出および処理:いくつかの高度なPCB卸載機は,スマート検出および処理機能が付属している可能性があります.PCBの品質,サイズ,欠陥などを検出できます.既定の規則に従って分類し処理します例えば,不合格のPCBは,特別な処理やアラームプロンプトにさらされることがあります.
5他の機器に接続:PCB卸機は,通常,PCBローダー (PCBローダー),電子検査システム,ストレージシステムなどの他の自動化機器とシステムに接続する機能があります.,この接続性によって 生産プロセス全体が 円滑で効率的に 機能できます
特徴
1,PLCのプログラム制御
2フレンドリーな"ソフトタッチ"のLED膜制御パネルを使用
3, 選択可能なピッチ設定.
4ロープマガジンアライナメントのために提供されたタグリングレベルクランプ.
5プレッシャーは調節されてる
6短いマガジン交換時間で高いスループット
7AOIからNG/OKボードを回収し,自動的にNG/OKボードを保管する.
8標準的なSMEMA通信インターフェース
技術的な詳細
| 機能 | 信号を受信してNG/OKボードを別々に集めます. |
| 輸送高度 | 910±30mm |
| 輸送方向 | L~R,または R~L |
| ボードの収集時間 | 6秒ごとに |
| 雑誌 の 変化 | 30秒ほど |
| 軌道の固定側 | 前側 |
| 操作側 | 前側 |
| コンベアベルト | ESD |
| PCBの厚さ | ミニ0.6mm |
| 音の高さの選択 | 1〜4 (ピッチは10mm) |
| 電源 | 220V,50/60Hz,±10% |
| パワー | 0.05kW |
| 空気圧 | 4-6Bar |
| 空気消費量 | 最大15L/分 |
| 雑誌数 | 上部:1 雑誌,下部:2 雑誌 |
| シグナル | SMEMA |
| オプション |
1タッチスクリーン制御モード 2幅を自動調整する 3顧客の要求に応じて数量.
|
モデル
| モデル | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| 効率的なPCB長さ | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| PCBの厚さ | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm | ミニ0.6mm |
| マガジンサイズ | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| 機械の寸法 | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| 体重 | 220kg | 280kg | 340kg | 380kg |
