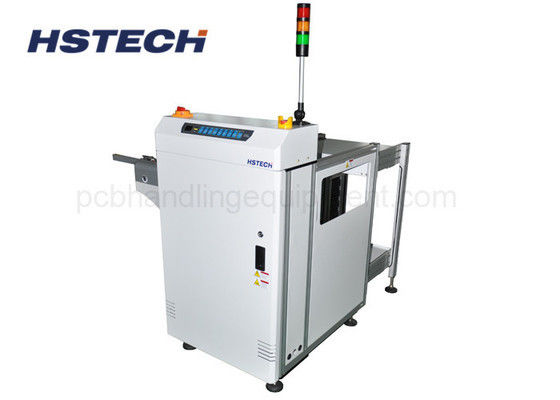

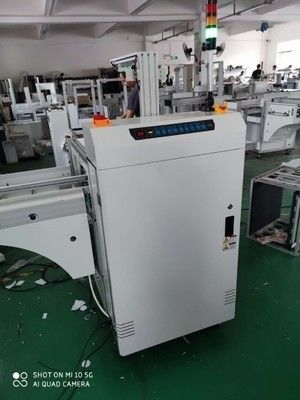

90度省スペース基板マガジンアンローダー（SMTライン用PLC制御付き）

ブランド名:	HSTECH
モデル番号:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
Moq:	1個
価格:	negotiable
支払条件:	T/T
供給能力:	100 PC/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

CE,ISO

製品名:

90度PCBの雑誌の荷役

電源:

AC110V/220V,50/60Hz

空気圧:

4～6バール

プリント基板サイズ:

50*50~530*460mm

音の高さの選択:

10-40mm

保証:

1年

パッケージの詳細:

木製

供給の能力:

100 PC/月

製品説明

SMTラインのための90度PCBマガジン卸荷機空間節約自動PCB卸荷ソリューション

SMT生産ラインのための高効率の90度PCBマガジン卸載機.スペース節約設計,安定したPLC制御,SMEMA互換性.自動化されたPCB処理と卸荷に理想的です.

製品概要

90度PCBマガジン卸荷機は,SMT生産ラインのために設計されており,直角で自動的にPCBを収集し,ライン長さを大幅に短縮し,工場スペース利用を最適化します.

この機械は,高性能のプッシャーシステムで装備されており,コンベヤーレールからマガジンラックへの PCBの流暢かつ信頼性の高い転送を保証します.高効率の電子機器製造環境.

主要な利点

空間を節約する 90° の設計

SMTラインの長さを減らすために直角でPCBを収集
限られた床面積の工場に最適です

安定効率的な運用

PLC制御システムは,信頼性の高い自動化を保証します
生産量に影響しない

精度と耐久性

ステンレス鋼+アルミニウムプロファイル構造
強く,安定し,維持しやすい

高相容性

SMEMA に完全対応する
既存のSMTラインとシームレスに統合

保証されたPCB保護

無事に荷下ろし
移動中に PCB 損傷がない

主要な特徴

90° 直角PCBの卸荷により線路の配置を最適化
LEDタッチスクリーンインターフェースと3色ステータス表示
高品質の平面ESDベルト (幅13mm,厚さ3mm)
手動のハンドクランクで幅を調整できる
安定したマガジン位置付けのための上下気圧クランプ
インテリジェントPLC制御システム
円滑で平行な幅調整メカニズム

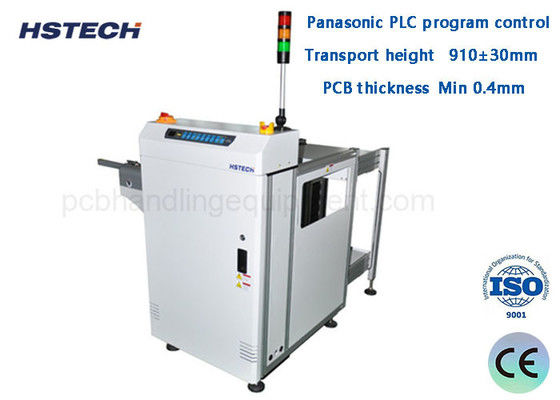

テクニカル仕様

パラメータ	詳細
製品名	90度PCBマガジン卸機
輸送高度	910 ± 30 mm
輸送方向	左 → 右または右 → 左
オペレーション側	フロント作戦
電源	220V / 50-60Hz ±10%
空気圧	4〜6バー
PCB 厚さ	ミニ 0.4 mm
マガジン容量	上: 1 / 下: 2
輸送機の速度	0.5〜20m/min (調節可能)
インターフェース	SMEMA

入手可能なモデル

モデル	PCB サイズ範囲	機械のサイズ (mm)	マガジンサイズ (mm)	体重
HS-CU250	50×50 - 350×250ミリ	1100×1200×1200	355×320×563	140kg
HS-CU330	50×50 - 455×330 mm	1310×1360×1200	460×400×563	200kg
HS-CU390	50×50 - 530×390 mm	1430×1480×1200	535×460×570	260kg
HS-CU460	50×50 - 530×460 mm	1430×1620×1200	535×530×570	300kg
