| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | CM-610 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 製品名: | PCBAのルーター機械 | 供給: | 引き出しの餌 |
|---|---|---|---|
| 作業プラットフォーム: | 倍、1つのプラットホームとして結合される缶 | 機能: | PCBAピンボード分離器 |
| 材料: | シートのmatel | 色: | オレンジ,グレー |
| ハイライト: | 粉を集めるPCBルーティングマシン,高速PCBルーティングマシン,自動PCBルーティングマシン |
||

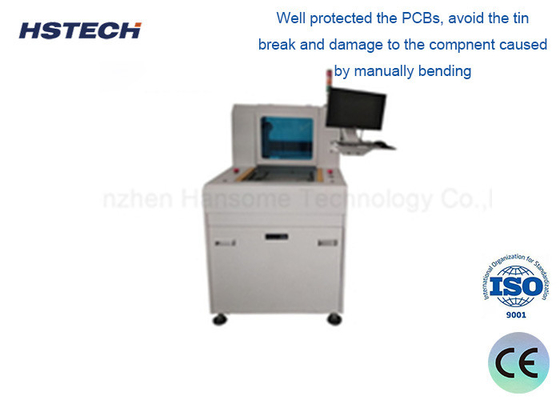

高速自動底部PCBルーティングマシン 引き出しの供給で塵の収集
PCB (プリント回路板) ルーター (PCB) は,PCBフライリングマシンとしても知られており,プリント回路板の製造に使用される機械である.多層PCBから不要な部品を除去する作業のための電子機器の製造において重要な役割を果たしますこの機械は,通常,高精度で,PCBを正確に取り除くことができる.回路 の 必要 な 部品 は,回路 の 信頼性 を 確保 する.
PCBルータは回路板の製造過程で重要な役割を果たします:余分な材料を除去し,回路の痕跡を作り,穴を開け,形状をカスタマイズします.
PCBルータは,電子製造および回路板製造の分野で広く使用されており,以下のようなアプリケーション分野に限らず:電子機器の製造通信機器,産業制御システム,医療機器,航空宇宙,国防
PCBルーターは,設計ファイルを実際のフライディングパスに変換するために,通常CAD (コンピュータアシスタドデザイン) ソフトウェアと互換性が必要です.円滑で一貫した生産プロセスを確保するために,PCB組立設備と検査機器と互換性がある必要があります..
PCB ルータ は,電子 製品 製造 プロセス で 不可欠 な ツール です.高品質 で 精密 な 印刷 回路 板 の 製造 に は 重要な 役割 が あり ます.これらの機械の高精度と自動化機能は,生産効率を向上させ,電子製品の信頼性と性能を保証します.
特徴
1中国語/英語ソフト操作システム

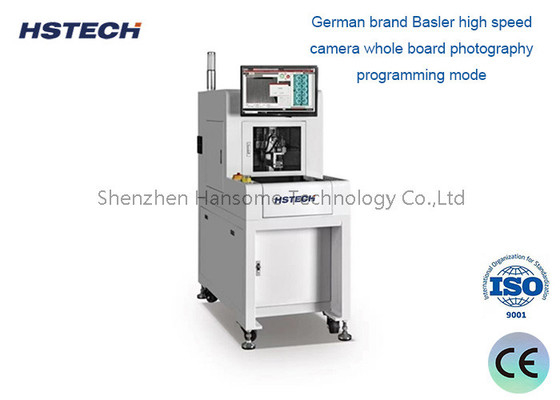

2.ドイツブランドバスラー高速カメラ全ボード写真プログラムモード. リモート制御とデバッグが実現できます.
3. 自動ルーティングツール ((bit) 変更,破損ツール検出,ツール高さ修正機能で装備.
4単一のテーブル作業は,2台の機械を組み合わせることも可能で,機器はロボットによる無人操作が可能で,生産効率が大幅に向上します.
仕様
| 機械のモデル | RT330 |
| PCB 切片の大きさ | 310*360MM |
| 切る物 | V槽,スタンプホール,円点など |
| 切断テーブル | 単一のテーブル |
| 切断精度 | ±0.08MM |
| 繰り返す精度 | ±0.015MM |
| 最大軸移動速度 | X,Y1,Y2:1000mm/s,Z軸:800mm/s |
| スピンドル | 中国ブランド |
| ツール変更モード | 手動ツール交換 |
| スピンドルルーティング速度 | マックス:60000rpm |
| ツール検出 | オートマティック ツールの沈没,ツールの破裂 (オプション) |
| 切断速度 | 5~100mm/s 調整可能 |
| PCB切断厚さ | 0.3-3.0MM |
| プログラミング方法 | パネル全体 撮影 絵画の線を教えている |
| 制御方法 | PC精密3軸制御システム |
| X,Y1,Y2,Z ドライバーメトス | 国内サーボドライブ (パナソニックオプション) |
| 適切なルーティングビットサイズ | 0.8 ¥3.0MM |
| 電源 | AC220V 50/60HZ 単相 |
| 機械のサイズ | L*W*H ((1250mm*650mm*1550mm) オーバーライン |
| 機械の重量 | 300kg |
| 掃除機の電力 | 3HP |
| 掃除機の電源 | AC380V 3相 |
| 粉塵のないサイズ | L*W*H ((800mm*400mm*780mm) オーケー オーケー オーケー |
| 掃除機のサイズ | 60kg |
| 掃除方法 | 上部/下部サイズクリーニング (オプション) |
機械の詳細
スーパービジョンシステム (ドイツ工業画像カメラと日本ブランドのモリテックスレンズで装備) とESDブラシ上側の塵収集装置.
統合切断システム (ジグや磁気指で切る) と磁気指のPIN (特許デザイン)
信頼性の高い切断システム (ドイツ・シコテック・スピンドルと周波数逆転を使用) Win7/Win10 英語版システム
