| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | RM-560 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 15~20の仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月に50セット |
| 製品名: | PCBAのルーター機械 | プラットフォーム: | 2倍 |
|---|---|---|---|
| ガイド: | HIWIN | 電圧: | AC380V 50Hz |
| 他の名前: | 自動PCBのルーター | 紡錘の誘導: | 6000回転/分 |
| 駆動エンジン: | サーボモーター | 保証: | 1 年 |
| ハイライト: | CCD検出PCBAルーターマシン,2つのプラットフォームのPCBAルーターマシン,サーボモーターPCBAルーターマシン |
||

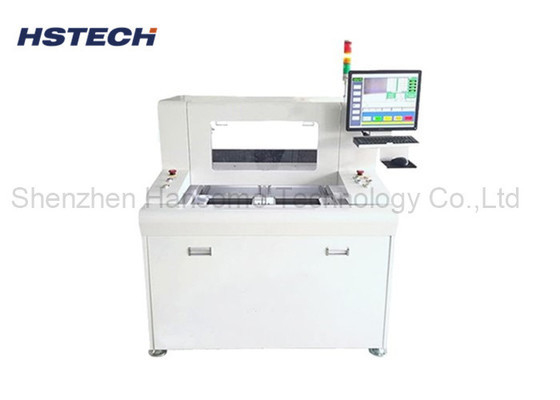

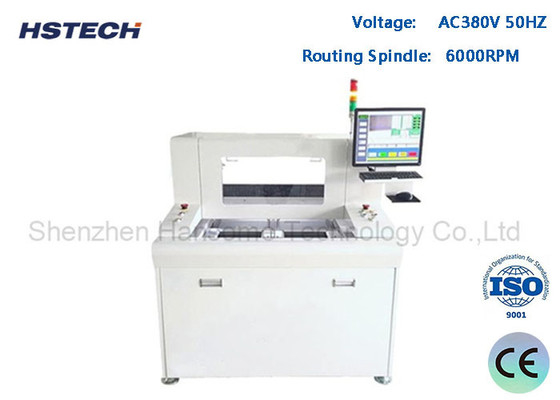

セルボモーター X/Y/Z 軸 PCBA ルーター マシン CCD 検出 双面プラットフォーム
紹介
この自動PCBルーター機は 高速ルーティングスピンドルを用いて 双重プラットフォームを搭載し 4軸のサーボモーターを駆動します
スピンドルは事前に設定されたプログラムに従って移動し,スタンプホールを自動的に分離し,接続されたボード,曲線ボード,および他の不規則な形状のボード.
機が窓操作システム,CCD検出分離線,いつでも分離プロセスをチェックすることができます.
特徴
このPCBセパレーターは,x,y,zサーボモーターと駆動システムとボールスクリューを採用し,線形ガイドレール,機械がスムーズに正確に動作し,移動精度は0.01mm未満,ルーティング精度は0です.05mm.
ローータリー・ダブルワークステーションの設計により,連続運転が可能になり,生産効率が大きく向上します.
機械は高解像度 CcDで装備されています. CCDのクロスカーソルと直接学習プログラミング方法を使用します. 操作は非常に簡単です. ソフトウェアは点,線,弧,円 etc コマンド 板の形を切り取る標識位置付け機能があり,PCの位置が変わると,自動で座標の偏移を修正できます.プログラミングとプログラミングを可能にします.
高品質で冷却された空気と長寿命のルーティングスピンドルで装備されています. 外部静かな掃除機は,清潔で低騒音な作業環境を提供します.2か3つのセクションとして使用できます.フレッシング切断の使用寿命を大幅に延長しました
静的電離扇を装備し 静的電離扇を消し 塵を消す
主要な特徴
1高速ルーティングスピンドル 6000rpm
2,Windowsの操作,手動のロケーション,またはファイルインポート.
3CCD検出
4内部塵収集機を含む.
5FPC板,アルミ板,FR4などを分離するのに適しています.
6主にスタンプホール接続ボード,曲線ボードを分離するために使用されます. 伝統的なVカットボードの代わりに.
セプシフィケーション
| モデル | RM-560 | ||
| 構造 | シングルスピンドル,ダブルワークプラットフォーム | ||
| 機械のサイズ (mm) | 1000*1200*1550 | ||
| 総重量 | 700kg | ||
| 塵収集器のサイズ (mm) | 625*600*1600 | ||
| 塵収集方法 | 底部コレクション | ||
| 作業プラットフォームの大きさ | 300*400mm | ||
| 走行台型 | 二重回転プラットフォーム,3相モーターインバーター付き精密切片機 | ||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | ||
| ルーティング スピンドル | 6000回転/分 | ||
| 切断速度 | 1〜100mm/s | ||
| 切断精度 | ±0.05mm | ||
| 繰り返す精度 | ±0.02mm | ||
| 軸の移動速度 | 800mm/s | ||
| Z軸システム | スクロール駆動,二重ガイド | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| ツール寿命制御 | ソフトウェアプログラム制御 | ||
| 活性保護機能 | 安全なライトカーテン | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
機械の詳細
高速路線スフィンダルと内部塵収集機
Windows7/10 英語版オペレーティングシステム,デバッグと操作が簡単です.
