起源の場所: | 中国 |
ブランド名: | HSTECH |
証明: | CE |
モデル番号: | VM-400 |
最小注文数量: | 1セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 泡付きの木製パッケージ |
受渡し時間: | 1ヶ月 |
支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
供給の能力: | 月20セット |
製品名: | PCBのルーター機械 | 色: | ホワイト |
---|---|---|---|
プラットフォーム: | 2倍 | 切断ツール: | フリースカット機 |
操作システム: | ウィンドウ | スクラップ収集: | 集じん器 |
保証: | 1 年 | 電圧: | AC380V 50Hz |
精密切断を体験する 最高級のPCBルーターマシン
紹介する
印刷回路板 (PCB) の切断と分離に関しては,PCBルーターマシンは一般的に使用される装置である.以下はPCBルーターマシンの詳細な紹介です:
1装置構造:PCBルーターマシンは,通常,フレーム,作業台,切削ツール,制御システム,および運動システムで構成されています.ラックは,機器の構造的サポートを提供します.作業台は,切るPCB板を配置するために使用されます.切削作業のために切削ツールを使用し,制御システムは切削パラメータを設定し,切削プロセス全体を監視します.機械の動きを制御する.
2自動操作:PCBルーターマシンには自動操作機能があり,操作者は制御システムを通じて切断経路,速度,深さ,その他のパラメータを設定できます. セットアップされると,機械は,自動で事前に設定された方法に従って切断作業を実行します.生産効率と精度を向上させる.
3切断方法:PCBルーターマシンは,異なる切断ニーズを満たすために異なる切断方法を使用できます.一般的な切断方法には,線形切削,V型切削,円形切削などがあります.要求事項とPCBボードの設計に従って操作者は適切な切断方法を選択することができます.
4高精度切断:PCBルーターマシンは高精度切断を達成するために高精度切断ツールと先進的な切断技術を使用します.プリセット経路と仕様に従って正確な形やサイズにPCBボードを切ることができます各ボードの品質と一貫性を確保する.
5切断が完了した後,PCBルーターマシンには通常,切断機能もあります.この機能は,ボードの縁から切断,残留物,または金属のスプレーを削除することができます.板の全体的な品質と外観の向上.
6高効率とコスト削減:自動操作と高精度切断能力により,PCBルーターマシンは生産効率が高くなります.それは迅速かつ正確に切断作業を完了することができます精密な切断により,廃棄物や損傷が減少し,生産コストが低下します.
仕様
モデル | VM-400 | VM-600 | ||||||
機械の寸法 | 420×520×860mm | 620×720×1060mm | ||||||
電圧 | 220V 50/60Hz | 220V 50/60Hz | ||||||
最大切断長さ | 400mm | 600mm | ||||||
PCB 厚さ | 0.8~3mm | 0.8~3mm | ||||||
分離速度 | 600mm/秒 | 600mm/秒 | ||||||
分離型 | 円形刃/線形刃 | 円形刃/線形刃 | ||||||
部品の高さ | 0~70mm | 0~70mm | ||||||
作業温度 | 30~55°C | 30~55°C | ||||||
体重 | 50kg | 60kg |
特徴
1量に関係なく 迅速に切ることができます とても経済的です
2切断距離はPCBのVスロットを調整するためにタッチスクリーンで設定され,切断ストロックは間違いなく正確になります.
3溶接点の破裂を防ぐため,移動する刃と静止する刃の両方を使用して完成したパネル分割プロセス.
4パネルを分割する際に静止し,刃が前後滑り,品質を保証します.
5手動操作と比較すると,PCBの溶接スポットを損傷させるストレスを軽減し,作業効率と製品の品質を改善することができます.
6切断距離は1mから100mまで自由に設定できます. これにより顧客の要求をより良く満たし,作業効率を向上できます.
7, 切断開始位置は自由に設定できます 長い寿命を確保することができます.
8この機械は,カウント機能を備えており,生産後にデータを容易にすることができます.

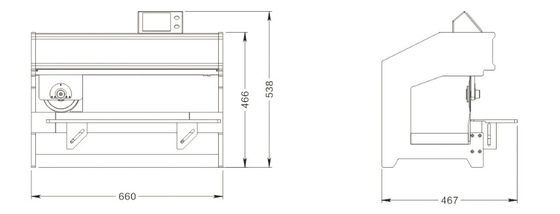

機械のサイズ
パッケージについて
