| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | ARM-710 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のケース 泡の保護 |
| 受渡し時間: | 20~30仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給の能力: | 月に50セット |
| 製品名: | インラインPCBAのルーター機械 | 材料: | シートのmatel |
|---|---|---|---|
| PCBのサイズ: | 50x50~350x350mm | PCB 厚さ: | 0.4-6mm |
| 伝達高さ: | 900±50mm | 電源: | AC380V、50/60HZ |
| 分離速度: | 1～100mm/秒 | コミュニケーション: | SMEMA |

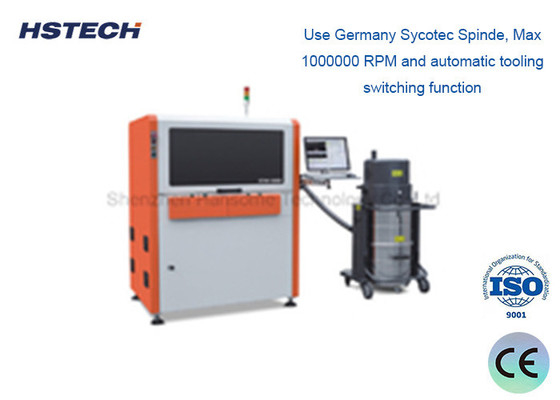

100000 RPM スピンドル CCD システム インライン PCB デパネリング ルーター 機械
紹介
この機械は完全に自動的なインラインルーターシステムで,ATEテストライン用のロードと卸載機,高速スピンドル,低ストレスの力でPCBAをカットし,精度と透明性を確保します.
特徴
1, ドイツ Sycotec Spinde,最大1000000 RPMと自動ツールの切り替え機能を使用します.
2"PCBAの底にある ESDブラシは 完璧な塵吸収効果を持っています
3画像カメラ,モリテックスレンズと測定レベルの光源を備えた優れたCCDシステムで,機械の校正,補償,位置付けをサポートします.高い安定性と反乱能力.
4パーフェクト Jig 少ないルーティングソリューション, 20 * 20 ~ 350 * 350mm PCB サイズをサポートし,ピックアップデバイスは,迅速な取り去り,インストール,高い信頼性,低コストを実現することができます.
5標準ツールレパートリー3種類の3.175ツール,それぞれ内側に10pcs. 精密なクランプシステムとリフティングシステム,X1,Y1とZ1
6解き放たれソリューション1:PCBAは,切断後,ESDベルトに配置され,テストまたは組立ラインに入ります.解き放たれソリューション2:バッチ解き放たれユニットで,クリップはトレイボックスをパルスします.
7切断力は低く,高精度,低騒音が優れ,丸,直線,L,U型などあらゆる形状のPCBAに適しています.スクウェアや弧形.
8, Win7/Win10 英語版システム
仕様
| モデル | ARM-710 | ARM-711 |
| 最大PCBサイズ | 350×350mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 上部と下部のガイドレールの固定 | |
| ピックリングシステム | 360度回転式クランプシステム,真空吸入ノズルの2つのグループ;最大4つのグループESDベルト輸送/バッチパネル転送ユニット | |
| 切断スペンデル/速度 | 100ドイツブランド | 60ドイツブランド |
| 自動ツール交換 | そうだ | 違う |
| ナイフを壊す | そうだ | そうだ |
| 分離速度 | 1〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 位置付けの精度を繰り返す | ±0.02mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 線路による出口 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1000×1300×1600mm | |
| 体重 | 約1000kg | |
機械のサイズ
詳細
1自動切削ツール変更 2, 壊れたナイフ検出 3, 自動生産モード
4,SPC統計機能とマッチERPシステム
5, 爆発防止の真空塵収集機と空気容量モニタにオプション
20x20~350x350mmPCBサイズをサポートし,ピックアップデバイスが実現することができます
簡単に取り外し 設置し 高度な信頼性 低コスト
ESDベルトの線内卸荷
卸料解き方1: PCBAを分離した後,ESDベルトに配置し,試験/組立ラインに入力します.
卸料解き方2:ARM710-1のバッチ卸料ユニットでは,クリップをARM710のトレイボックスに配置します.
