| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | CM-610 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のケース 泡の保護 |
| 受渡し時間: | 20~30仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給の能力: | 月に50セット |
| 製品名: | PCBAのルーター機械 | 供給: | 引き出しの餌 |
|---|---|---|---|
| 作業プラットフォーム: | 倍、1つのプラットホームとして結合される缶 | 機能: | PCBAピンボード分離器 |
| 材料: | シートのmatel | 色: | オレンジ,グレー |
シングルプラットフォームオフラインPCBルーター自動デパネリングPCBA切断機
記述
この機械は,床に立つ自動PCBAルーティングマシンで, プログラム,自動底部ルーティング,底部粉塵収集のためにPCを使用するシングルプラットフォーム操作です.高速ルーティングスピンドルを使用する機械スタンプホール,曲線PCB,および他の不規則な接続PCBを分離するために,ジグでPCBAを固定します.
特徴
1中国語/英語ソフト操作システム

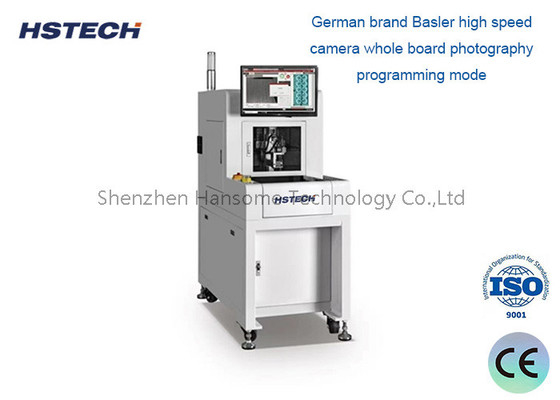

2.ドイツブランドバスラー高速カメラ全ボード写真プログラムモード. リモート制御とデバッグが実現できます.
3. 自動ルーティングツール ((bit) 変更,破損ツール検出,ツール高さ修正機能で装備.
4単一のテーブル作業は,2台の機械を組み合わせることも可能で,機器はロボットによる無人操作が可能で,生産効率が大幅に向上します.
適用する
フルビジョンインテリジェントルーターは,消費者電子機器,家庭用電子機器,自動車用電子機器,その他の関連マルチボードPCB切断操作に適しています.
仕様
| 機械のモデル | RT330 |
| PCB 切片の大きさ | 310*360MM |
| 切る物 | V槽,スタンプホール,円点など |
| 切断テーブル | 単一のテーブル |
| 切断精度 | ±0.08MM |
| 繰り返す精度 | ±0.015MM |
| 最大軸移動速度 | X,Y1,Y2:1000mm/s,Z軸:800mm/s |
| スピンドル | 中国ブランド |
| ツール変更モード | 手動ツール交換 |
| スピンドルルーティング速度 | マックス:60000rpm |
| ツール検出 | オートマティック ツールの沈没,ツールの破裂 (オプション) |
| 切断速度 | 5~100mm/s 調整可能 |
| PCB切断厚さ | 0.3-3.0MM |
| プログラミング方法 | パネル全体 撮影 絵画の線を教えている |
| 制御方法 | PC精密3軸制御システム |
| X,Y1,Y2,Z ドライバーメトス | 国内サーボドライブ (パナソニックオプション) |
| 適切なルーティングビットサイズ | 0.8 ¥3.0MM |
| 電源 | AC220V 50/60HZ 単相 |
| 機械のサイズ | L*W*H ((1250mm*650mm*1550mm) オーバーライン |
| 機械の重量 | 300kg |
| 掃除機の電力 | 3HP |
| 掃除機の電源 | AC380V 3相 |
| 粉塵のないサイズ | L*W*H ((800mm*400mm*780mm) オーケー オーケー オーケー |
| 掃除機のサイズ | 60kg |
| 掃除方法 | 上部/下部サイズクリーニング (オプション) |
サイズ
機械の詳細
スーパービジョンシステム (ドイツ工業画像カメラと日本ブランドのモリテックスレンズで装備) とESDブラシ上側の塵収集装置.
統合切断システム (ジグや磁気指で切る) と磁気指のPIN (特許デザイン)
信頼性の高い切断システム (ドイツ・シコテック・スピンドルと周波数逆転を使用) Win7/Win10 英語版システム
パッケージについて
