商品の詳細

家へ製品

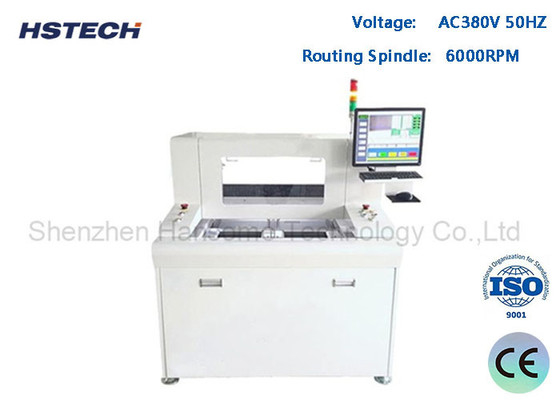

CCD検知PCBAルーターマシン 6000RPMルーティングスピンドルとPCBデパネリングのためのサーボモーター駆動

ブランド名:	HSTECH
モデル番号:	RM-560
Moq:	1セット
価格:	negotiable
支払条件:	T/T、ウェスタンユニオン
供給能力:	月に50セット

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

製品名:

PCBAのルーター機械

別名:

自動PCBのルーター

プラットフォーム:

ダブル

紡錘の誘導:

6000rpm

ガイド:

ハイウィン

駆動モーター:

サーボモーター

電圧:

AC380V 50Hz

保証:

1年

パッケージの詳細:

木製のパッケージ

供給の能力:

月に50セット

ハイライト:

CCD検出PCBAルーターマシン

6000RPMルーティングスピンドルPCBデパネルリングルーターマシン

サーボモーター駆動自動プリント基板ルーター

製品説明

CCD検出ボトム・コレクション PCBA ルーターサーボモーター付き

この先端の自動PCBルーターマシンには 2 つの作業プラットフォームと 4 軸のサーボモーター駆動の高速ルーティングスピンドル技術があります.スピンドルは,自動的に切断穴を分離するために,事前に設定されたプログラミングに従って移動,曲線ボード,および他の不規則な形状のボード. リアルタイムプロセスの検証を可能にする分離トラックモニタリングのためのCCD検出でWindowsシステムで動作します.

主要な特徴

高速ルーティングスピンドル速度6000rpm
手動位置付けやファイルインポート機能を持つWindowsオペレーティングシステム
正確なモニタリングのためのCCD検出システム
統合された内部塵収集システム
FPC板,アルミ板,FR4材料,その他を分離するのに適しています
スタンプホール接続ボード,カーブボード,伝統的なVカット方法の代替に理想的

テクニカル仕様

モデル	RM-560
構造	シングルスピンドル,ダブルワークプラットフォーム
機械のサイズ (mm)	100012001550
総重量	700kg
塵収集器の大きさ (mm)	6256001600
塵収集方法	底部コレクション
作業プラットフォームのサイズ	300*400mm
プラットフォーム駆動型	二重回転プラットフォーム,3相モーターインバーター付き精密切片機
駆動システム	X/Y/Z軸はサーボモーター,W軸は三相モーターの周波数インバーター
ルーティングスピンドル	6000回転/分
切断速度	1〜100mm/s
切る精度	±0.05mm
繰り返しの精度	±0.02mm
軸の移動速度	800mm/s
Z軸システム	スクロール駆動,二重ガイド
ルーターキット	フレーシングカット, φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール
ツールの寿命制御	ソフトウェアプログラム制御
活性保護機能	安全灯のカーテン
セキュリティドア	手動ドア
エラーアラーム	そうだ
プログラム方法	自動プログラミング,キーボードとマウスで制御されるカメラ

機械の詳細

内部塵収集システムと統合された高速ルーティングスピンドル

簡単なデバッグと操作のためのWindows 7/10英語版オペレーティングシステム

パッケージ
