| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | HS-ARX-811 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 7~9仕事日 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月100セット |
| 製品名: | インラインPCBAのルーター機械 | 保証: | 1年 |
|---|---|---|---|
| コントロール: | タッチスクリーン | リレーブランド: | シュナイダー |
| 光電子スイッチ: | オムロン | 材料: | アルミ合金 |
| 条件: | 新しい | シグナル: | SMEMA |
| 適用する: | 電子アセンブリ | 色: | シルバー |
| 制御システム: | PLC | OEM/ODM: | 入手可能 |
| 電力消費量: | 200W | タイプ: | オートマティック |

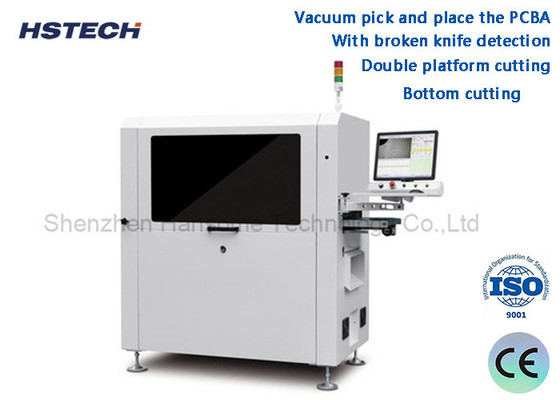

折れたナイフ検出インラインPCBAルーターマシンで二重プラットフォーム切断
紹介
この機械は,インライン自動PCBAルーティングマシンです. 刃用タングステン鋼磨削切手を使用し, 仕掛けツールとして,PCBAを固定するためにカスタマイズされた固定装置で作業します.また,切断後,粉塵収集器で粉を浄化ESDベルトを下流装置に輸送する.
特徴
1PCBAを拾って置く.
2底を切る
3ダブル・プラットフォーム切断
4壊れたナイフを検知する
5,自動生産ラインを接続します.
6ERP システムと一致する.
7, 自動ツール交換,バクチュームクリーナーの爆発防止機能,空気容量のモニタリング機能で装備できます.
| モデル | ARX-811 | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンデル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 | 約800kg | |

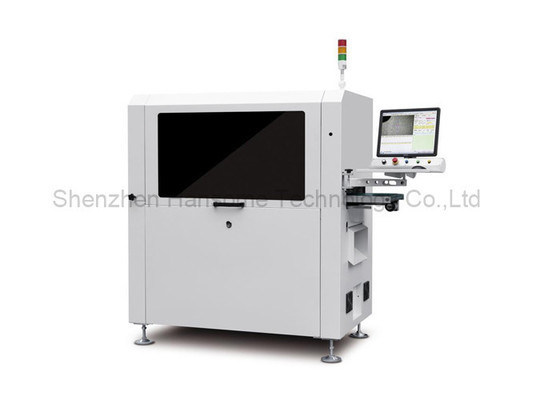

機械のサイズ
詳細
下のサイズで 塵収集機
画像カメラ,モリテックスレンズと測定 - レベル光源を備えた優れたCCDシステムで 機械の校正をサポートします
補償とポジショニング,高い安定性と障害防止能力.
拾い,配置,卸荷,および生産のためのオムニコンポーネント真空吸管チャック.
複合型卸荷システムで,ESD抗静止ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
