| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | RM-F328 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製のパッケージ |
| 受渡し時間: | 1ヶ月 |
| 支払条件: | D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力: | 月20セット |
| 製品名: | 単一のプラットホームPCBAのルーター機械 | プラットフォーム: | 2倍 |
|---|---|---|---|
| ルーティングキット: | フリースカット機 | 作業プラットフォーム: | 350*650mm |
| ドリブンモーター: | サーボモーター | 電圧: | AC380V |
| 機械の寸法: | 1220*1400*1300mm (L*W*H) | 体重: | 750キロ |

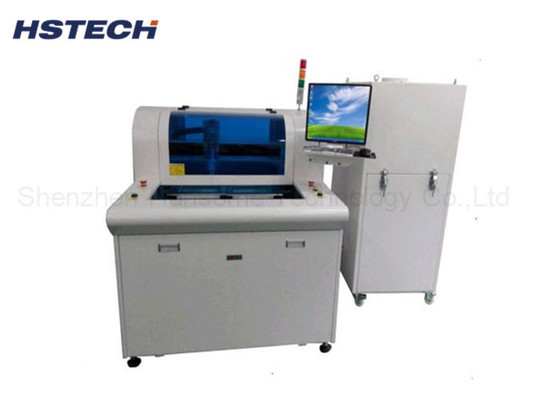

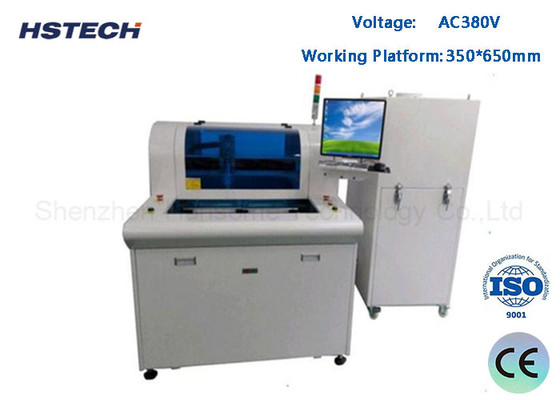

フレーシングカットタールーティングキット ダブルプラットフォームダストコレクターPCBルーターマシン
機械の導入
この装置は,高速操作で事前に編集された経路に従って,複数接続 PCBボードを分割するフレーズカット機を採用します. 手動切断,V-CUTまたはPUSH切断の欠陥を入れ替えます.製品の質を向上させ,廃棄率を減らす.
この機械は,人間と機械のインターフェースを採用 WindowsXPオペレーティングシステム,シンプルでユーザーフレンドリーなインターフェースデザイン,自動切断経路修正システム,高画素CCDプログラム 制作・ブロックプログラム・単段プログラム編集・修正2つのプラットフォームのPCB積載と積載装置が相互作用して動作すると,機械の待機時間を効果的に短縮し,理想的な生産効率を達成できます.
主要な特徴
1高画素CCD増幅レンズ,補助プログラム教育および編集機能,正確性と精度を向上させ,より高い解像度の画像を装備しています.
2,自動マークポイント位置付けと修正システム. 移動経路はリアルタイム表示とシミュレーションルーター追跡があります. 画面は一目で明確です.オートマチックなアライナメント修正機能は,より高い切断精度を持っています3mm以内に偏差がある限り 機械ビジョンは自動ルーティングを行うことができますボードを配置する際に操作者の精度要求を緩和し,大幅に作業効率を改善.
3プログラムの左側と右側の作業台のコピー,ブロックコピー,表示,多角接続ボードのコピー,単段追跡修正機能,プログラム制作時間を簡素化し,編集効率を向上させる.
4高功率輸入扇風機と10Vの高電圧静的排除装置から作られた真空掃除機は,より理想的な真空掃除効果と低騒音を持っています.
5切断刀が一定の距離を切った後,自動的に別の切断されていない刃の位置に上昇し落ちます.切断器の寿命を延長するために,上下距離と頻度は刃の長さに応じて設定することができます.
6透明なセキュリティドアのデザインは,一目でプロセスを明確にします.ドアを開けるには,2つの方法があります:緊急停止と50%減速を異なる顧客が選択できます.緊急停止は,処理中に事故を防止し,安全な検査作業環境を提供することです50% の減速は,プログラムが実行されているときに機械処理プロセスを監視することをプログラマが容易にするためです.
7待ち時間を短縮し生産を増やすため,2段階連続スライディング処理でPCB基板を配置する.
セプシフィケーション
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル,ダブルプラットフォーム | ||
| 機械のサイズ (mm) | 1220*1400*1300mm (L*W*H) | ||
| 総重量 | 750kg | ||
| 塵収集器のサイズ (mm) | 780*650*1600mm | ||
| 塵収集方法 | 底部コレクション | ||
| 作業プラットフォームの大きさ | 350*650mm | ||
| PCB 位置付け | 固定装置,機能指 | ||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | ||
| ルーティング スピンドル | 最大60000rpm | ||
| 切断速度 | 1〜100mm/s | ||
| 切断精度 | ±0.05mm | ||
| 繰り返す精度 | ±0.02mm | ||
| 軸の移動速度 | 800mm/s | ||
| Z軸システム | スクロール駆動,二重ガイド | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| ツール寿命制御 | ソフトウェアプログラム制御 | ||
| 塵収集機 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| プログラミング | オンライン番組 | ||
| 編集機能 | 直線,曲線,円,弧 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
塵収集器の仕様
| サイズ | 780*650*1600mm |
| パワー | 2.2KW,3HP,AC380V |
| 騒音 | <200dB |
| 空気入/出の大きさ | 6インチ/8インチ |
| 電源線 | 5*2 とすると5² |
| フィルター | 16個 |

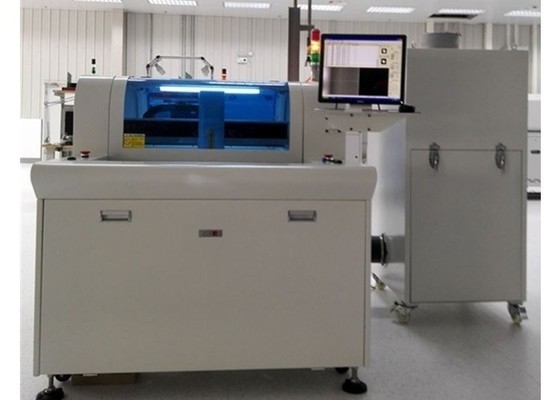

機械の詳細
パッケージについて
