| ブランド名: | HSTECH |
| モデル番号: | ARX-811 |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給能力: | 月に50セット |

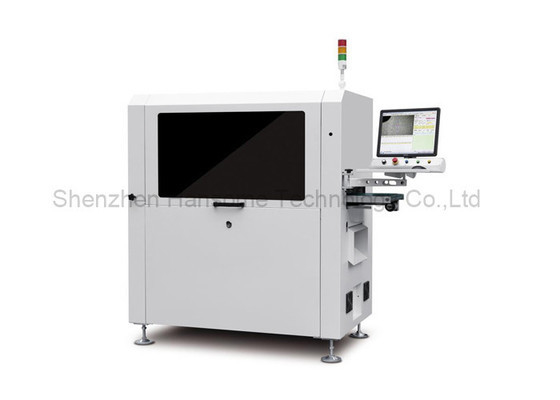

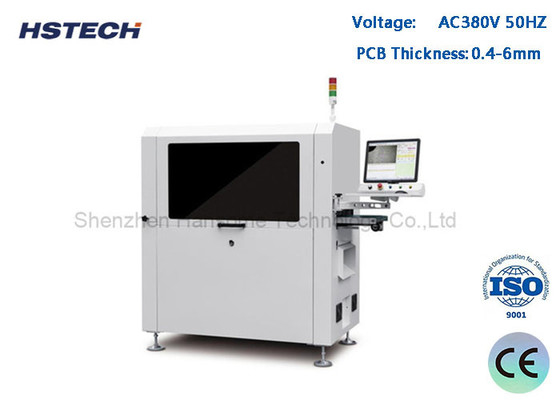

ドイツ スピンドル真空ピックPCB除板ルーターマシン 塵収集器
紹介
この機械は,インライン自動PCBAルーティングマシンです. 刃用タングスタム鋼磨削切手を使用し, 仕掛けツールとして,PCBAを固定するためにカスタマイズされた固定装置で作業します.また,切断後,塵収集器で塵を浄化しますESDベルトを下流装置に輸送する.
特徴
1掃除機を拾ってPCBAを配置します.
2底を切る
3ダブル・プラットフォーム切断
4壊れたナイフを検出する
5,自動生産ラインを接続します.
6ERP システムと一致する.
7自動ツール交換,掃除機と空気容量の爆発防止機能を装備することができます
監視機能
仕様
| モデル | ARX-811 | |
| 最大PCBサイズ | 260×340mm | |
| PCB の最小サイズ | 50×50mm | |
| PCBの厚さ | 0.4~6mm | |
| トランスミッションの高さ | 900±50mm | |
| 輸送方向 | 左から右へ | |
| 輸送速度 | 1500mm/s (最大) 調節可能 | |
| 負荷モード | 切断型輸送ガイドレール | |
| 鉄道幅調整 | オートマティック | |
| 通信インターフェース | SMEMA | |
| PCB 位置付け | 固定装置の位置 | |
| ピックリングシステム | バキューム吸入ピックアップ | |
| 切断スペンデル/速度 | 60,000rpm/min,ドイツブランド ((オプション100,000rpm/min,ドイツブランド) | |
| 冷却型 | 自動冷却型 | |
| 自動ツール交換 | 選択可能 | |
| ナイフを壊す | そうだ | |
| 分離速度 | 5〜100mm/s | |
| 切断精度 | ±0.05mm | |
| フリーニングキット | φ0.8~φ3.0 右側定位,シェンク タンプスタール | |
| 位置付けの精度を繰り返す | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット | |
| 廃棄物収集 | 廃棄物収集 | |
| 手順のプログラミング | GERBER 視覚システムによる図面輸入/編集プログラム | |
| 空気供給 | 5〜8kg/cm3 | |
| 電源 | AC380V 50/60Hz 3KW | |
| 機械のサイズ | 1500×850×1600mm | |
| 体重 |
約800kg
|
|
機械のサイズ
詳細
下のサイズで 塵収集機
画像カメラ,モリテックスレンズと測定 - レベル光源を備えた優れたCCDシステムで,機械の校正をサポートします補償とポジショニング,高い安定性と障害防止能力.
拾い,配置,卸荷,および生産のためのオムニコンポーネント真空吸管チャック.
複合型卸荷システムで,ESD抗静止ベルトを使用して,分離された製品を上部に輸送し,廃棄物は下部に輸送され,この方法により多くのスペースを節約します.
