| ブランド名: | HSTECH |
| モデル番号: | CM-610 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム,D/P |
| 供給能力: | 月に50セット |

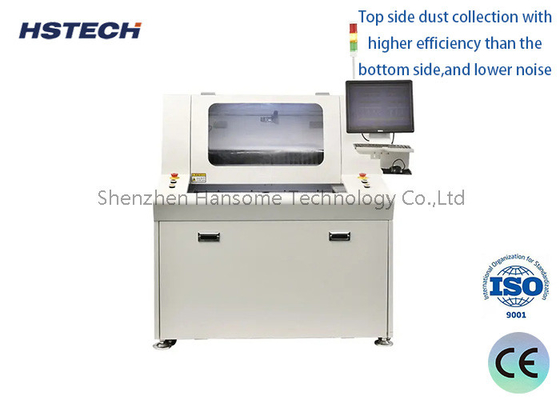

ドロワー式フィーディング自動デパネリングPCBルーターマシン、集塵機付き
特徴
1、高精度で高クリーン度、デュアルパラレルワークプラットフォームとシングルスピンドルを備えたミリングタイプのPCBルーター。
2、設置面積が小さく、ドロワータイプのプラットフォームはクリーンルームの汚染を避けるように設計されています。
3、上面集塵は下面よりも効率が高く、騒音も少ないです。
4、デュアルプラットフォーム設計で、操作とメンテナンスが容易です。
5、350*350mmのpcbaに適用可能で、より大きなサイズはカスタマイズ可能です。
6、インライン機能を実現するためにロボットでアップグレード。（オプション）
仕様
| モデル | CM-610 | CM-610max |
| 最大PCBサイズ | 350x350mm | 450x450mm |
| 最小PCBサイズ | 5x5mm | |
| PCB厚さ | 0.4〜6mm | |
| 作業台の高さ | 850mm | |
| ローディングモード | 手動供給とリリース | |
| PCB位置決め | マグネットシンブルまたはジグ | |
| 切削スピンドル/速度 | Sycotec、ドイツ製、5000〜60000rpm | |
| 冷却タイプ | 自己冷却タイプ | |
| ブレード検査 | はい | |
| 切削速度 | 1〜100mm/s | |
| 切削精度 | ±0.05mm | |
| ミリングキット | φ0.8〜φ3.0右回転、シャンクタングステン鋼 | |
| 繰り返し位置決め精度 | ±0.02mm | |
| 座標移動速度 | 1000mm/s | |
| 手順プログラミング | GERBER図面のインポートまたはビジュアルシステムによる編集 | |
| 空気供給 | 5〜8KG/cm³ | |
| 電源 | AC380V±5%、50/60Hz、3KW | |
| 機械寸法 | 1250*1000*1650mm | 1350*1100*1650 |
| 機械重量 |
約900kg
|
|
機械寸法
機械の詳細
スーパービジョンシステム（ドイツの産業用イメージングカメラと日本のMoritexレンズを搭載）、およびESDブラシ上面集塵装置。
統合切削システム（ジグまたはマグネットシンブルによる切削）、およびマグネットシンブルPIN（特許設計）
信頼性の高い切削システム（ドイツSycotecスピンドルと周波数インバーターを使用）、Win7/Win10英語バージョンシステム。
