| ブランド名: | HSTECH |
| モデル番号: | HS-ARX-811 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T、ウェスタンユニオン |
| 供給能力: | 月100セット |

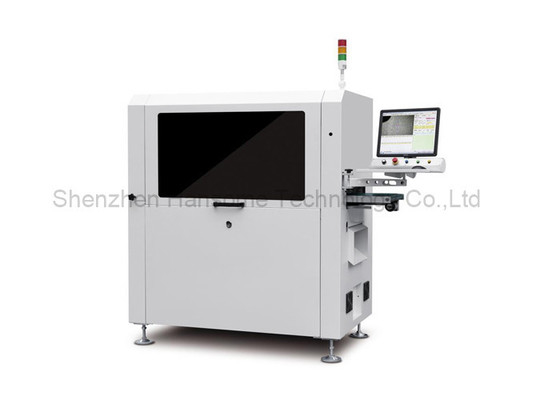

破損ナイフ検出インラインPCBAルーターマシンによるダブルプラットフォーム切断
はじめに
この機械は、シャンクタングステン鋼エンドミルを分離ツールとして使用し、PCBAを固定するためのカスタマイズされた治具と連携し、切断後に集塵機で埃を取り除き、下流のデバイスに搬送するためのESDベルトを備えたインライン自動PCBAルーターマシンです。

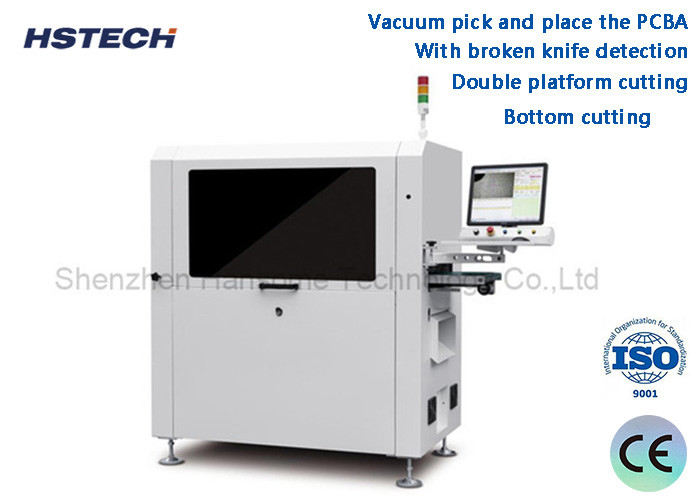

特徴
1、PCBAの真空ピックアンドプレース。
2、ボトム切断。
3、ダブルプラットフォーム切断。
4、破損ナイフ検出機能付き。
5、自動生産ラインに接続。
6、SPC統計機能とERPシステムとの連携。
7、自動工具交換、真空掃除機の防爆機能、および風量監視機能を装備可能。
| モデル | ARX-811 | |
| 最大PCBサイズ | 260x340mm | |
| 最小PCBサイズ | 50x50mm | |
| PCB厚さ | 0.4-6mm | |
| 搬送高さ | 900±50mm | |
| 搬送方向 | 左から右 | |
| 搬送速度 | 1500mm/s（最大）調整可能 | |
| ローディングモード | セクションタイプ搬送ガイドレール | |
| レール幅調整 | 自動 | |
| 通信インターフェース | SMEMA | |
| PCB位置決め | 治具位置決め | |
| ピックアップシステム | 真空吸着ピックアップ | |
| 切削スピンドル/速度 | 60,000 rpm/min、ドイツブランド（オプション100,000 rpm/min、ドイツブランド） | |
| 冷却タイプ | 自己冷却タイプ | |
| 自動工具交換 | オプション | |
| ナイフ破損チェック | はい | |
| 分離速度 | 5-100mm/s | |
| 切断精度 | ±0.05mm | |
| ミリングキット | φ0.8~φ3.0 右側回転、シャンクタングステン鋼 | |
| 繰り返し位置決め精度 | ±0.1mm | |
| 座標移動速度 | 1000mm/s | |
| アウトプレートタイプ | ESDベルト搬送/バッチパネルフォワーディングユニット | |
| 廃棄物収集 | 廃棄物キャビネット収集 | |
| 手順プログラミング | GERBER図面インポート/ビジュアルシステムによる編集プログラム | |
| 空気供給 | 5-8 kg/cm³ | |
| 電源 | AC380V、50/60Hz、3KW | |
| 機械サイズ | 1500x850x1600 mm | |
| 重量 | 約800kg | |
機械サイズ
詳細
ボトムサイズ集塵機。
優れたCCDシステムとイメージングカメラ、moritexレンズ、および測定レベルの光源により、機械の校正、補正、位置決めをサポートし、優れた安定性と耐干渉性を実現。
ピックアップ、配置、アンロード、および生産のための全能真空吸着チャック。
複合アンロードシステムは、ESD静電気防止ベルトを使用して分離された製品を上面に搬送し、廃棄物を下面に搬送することで、この方法で多くのスペースを節約します。
