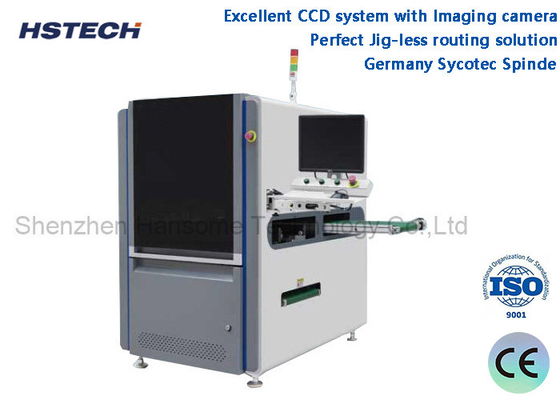

ドイツ Sycotec スピンドル 優れた CCD システム イメージングカメラ搭載 インライン PCBA ルーターマシン
はじめに

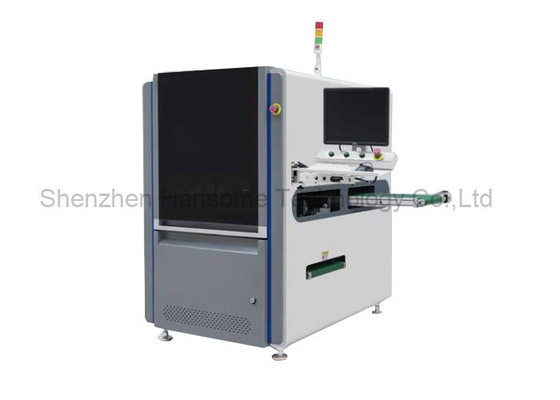

このマシンは、ATE テストライン用のローダーとアンローダーを備えた全自動インラインルーターシステムで、高速スピンドル、PCBAを切断し、精度と清浄度を確保するための低応力です。
特徴
1、ドイツSycotecスピンドルを使用、最大1000000 RPM、自動工具交換機能。
2、PCBAの底にあるESDブラシは、完璧な防塵効果があります。
3、優れたCCDシステムとイメージングカメラ、Moritexレンズ、測定レベルの光源により、機械のキャリブレーション、補正、位置決めをサポートし、高い安定性と耐干渉性を備えています。
4、完璧なジグレスルーティングソリューション、20*20～350*350mmのPCBサイズをサポートし、ピックアップデバイスは高速な取り外しと取り付けを実現し、高い信頼性と低コストを実現します。
5、3種類の3.175工具を標準装備、各10個入り。精密クランプシステムとリフティングシステム、X1、Y1、Z1で工具を切り替えます。
6、アンロードソリューション1：切断後のPCBAはESDベルトに配置され、テストまたはアセンブリラインに入ります。アンロードソリューション2：バッチアンロードユニットを使用すると、クランプがトレイボックスを配置します。
7、フライスは高速スピンドルによって駆動され、切削力の低減、高精度、低騒音という利点があり、円形、直線、L型またはU型、正方形、アーク形状など、すべての形状のPCBAに適しています。
8、Win7/Win10英語バージョンシステム
| モデル | ARM-710 | ARM-711 |
| 最大PCBサイズ | 350x350mm | |
| 最小PCBサイズ | 50x50mm | |
| PCB厚さ | 0.4-6mm | |
| 搬送高さ | 900±50mm | |
| 搬送方向 | 左から右 | |
| 搬送速度 | 1500mm/s（最大）調整可能 | |
| ローディングモード | セクションタイプ搬送ガイドレール | |
| レール幅調整 | 自動 | |
| 通信インターフェース | SMEMA | |
| PCB位置決め | 上部および下部ガイドレールクランプ | |
| ピックアップシステム | 360度回転クランプシステム、2グループの真空吸着ノズル; 最大4グループのESDベルト搬送/バッチパネルフォワーディングユニット | |
| 切削スピンドル/速度 | 100,000 rpm/min、ドイツブランド | 60,000 rpm/min、ドイツブランド |
| 自動工具交換 | はい | いいえ |
| 折れ刃チェック | はい | はい |
| 分離速度 | 1-100mm/s | |
| 切削精度 | ±0.05mm | |
| フライス工具 | φ0.8～φ3.0右側回転、シャンクタングステン鋼 | |
| 繰り返し位置決め精度 | ±0.02mm | |
| 座標移動速度 | 1000mm/s | |
| アウトプレートタイプ | ESDベルト搬送/バッチパネルフォワーディングユニット | |
| 廃棄物収集 | トラック経由で出口 | |
| 手順プログラミング | GERBER図面インポート/ビジュアルシステムによる編集プログラム | |
| 空気供給 | 5-8 kg/cm³ | |
| 電源 | AC380V、50/60Hz、3KW | |
| 機械サイズ | 1000x1300x1600 mm | |
| 重量 | 約1000kg | |
機械サイズ
詳細
1、自動工具交換
2、折れ刃検出
3、自動生産モード
4、SPC統計機能とERPシステムとのマッチング
5、防爆真空集塵機と風量モニターをオプションで装備
ジグで基板を固定しない完璧なPCBAルーティングシステムで、20x20～350x350mmのPCBサイズをサポートし、ピックアップデバイスは高速な取り外しと取り付けを実現し、高い信頼性と低コストを実現します。
ESDベルトインラインアンローディング
アンローディングソリューション1：分離後のPCBAはESDベルトに配置され、テスト/アセンブリラインに入ります。
アンローディングソリューション2：バッチアンローディングユニットARM710-1を使用すると、クランプはARM710のトレイボックスに配置されます。
