| ブランド名: | HSTECH |
| モデル番号: | RM-F328 |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | D/P、T/T、Western Union |
| 供給能力: | 月20セット |

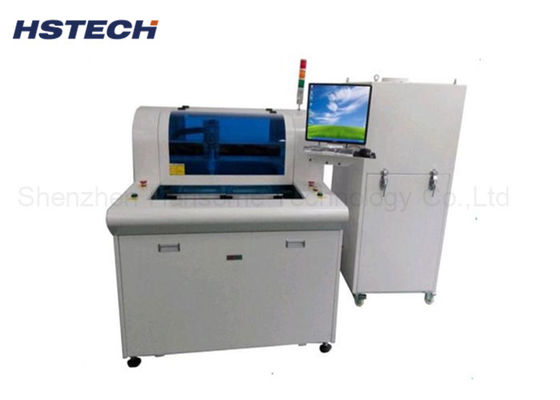

フライスカッター ルーティングキット ダブルプラットフォーム 集塵機 PCBルーターマシン
機械紹介
この装置は、高速で動作する事前に編集されたパスに従って、フライスカッターを使用して、マルチ接続されたPCBボードを分割します。手動切断、Vカット、またはPUSH切断の欠陥を置き換え、製品品質を向上させ、スクラップ率を削減します。この機械は、ヒューマンマシンインターフェースWindowsXPオペレーティングシステム、シンプルでユーザーフレンドリーなインターフェース設計、自動切断パス補正システム、高ピクセルCCDプログラム生産、ブロックプログラム、およびシングルステッププログラムの編集と修正を採用しています。2つのプラットフォームが対話的に動作するPCBのロードおよびアンロードデバイスは、機械の待ち時間を効果的に短縮し、理想的な生産効率を実現します。
主な特徴
1、高ピクセルCCD拡大レンズ、補助プログラムティーチングおよび編集機能を搭載し、精度と正確性を向上させ、より高い解像度の画像を実現。
2、自動MARKポイント位置決めおよび補正システム。移動パスはリアルタイム表示とシミュレートされたルーター追跡を備えています。表示は一目瞭然です。自動アライメント補正機能は、より高い切断精度を備えています。PCBが3mm以内にずれている限り、マシンビジョンは自動ルーティングを実行できます。キャリブレーションは、ボードを配置する際のオペレーターの精度要件を緩和し、作業効率を大幅に向上させます。
3、プログラムの左右ワークテーブルのコピー、ブロックコピー、表示、多角度接続ボードコピー、シングルステップ追跡修正機能、ブロック編集修正機能により、プログラムの作成時間が正確に簡素化され、編集効率が向上します。
4、高出力の輸入ファンと10Vの高電圧静電気除去装置で作られた掃除機は、より理想的な真空効果と低ノイズを実現します。
5、工具寿命監視。カッターが一定の距離を切断した後、自動的に上昇して、未切断の別のブレードの位置に下降します。ブレードの長さに応じて、上下の距離と頻度を設定して、カッターの寿命を延ばすことができます。
6、透明な安全ドア設計により、プロセスが一目瞭然です。ドアを開ける方法は2つあります。非常停止と50％減速で、さまざまな顧客が選択できます。非常停止は、処理中の事故を防ぎ、安全な検査作業環境を提供します。50％の減速は、プログラムが実行されているときにプログラマーが機械加工プロセスを監視するのに役立ちます。
7、PCB基板は、2段階の連続スライド処理によって配置され、待ち時間を短縮し、生産を増加させます。
仕様
| モデル | RM-F328 | ||
| 構造 | シングルスピンドル、ダブルプラットフォーム | ||
| 機械サイズ(mm) | 1220*1400*1300mm(L*W*H) | ||
| 総重量 | 750kg | ||
| 集塵機サイズ(mm) | 780*650*1600mm | ||
| 集塵方法 | 底部収集 | ||
| 作業プラットフォームサイズ | 350*650mm | ||
| PCB位置決め | 治具、機能的なシンブル | ||
| 駆動システム | X/Y/Z軸はサーボモーターで駆動、W軸は三相モーター周波数インバーターで駆動 | ||
| ルーティングスピンドル | 最大60000rpm | ||
| 切削速度 | 1-100mm/s | ||
| 切削精度 | ±0.05mm | ||
| 繰り返し精度 | ±0.02mm | ||
| 軸移動速度 | 800mm/s | ||
| Z軸システム | スクリュー駆動、デュアルガイド | ||
| ルーターキット | フライスカッター、φ0.8~φ3.0左回転、シャンクタングステン鋼 | ||
| 工具寿命制御 | ソフトウェアプログラム制御 | ||
| 集塵機 | 2.2Kw、380V | ||
| 集塵機エア圧 | 4-6KG/cm³ | ||
| プログラミング | オンラインプログラミング | ||
| 編集機能 | 直線、曲線、円、円弧 | ||
| 安全ドア | 手動ドア | ||
| エラーアラーム | はい | ||
| プログラム方法 | 自己プログラミング、キーボードとマウスで制御されるカメラ | ||
集塵機の仕様
| サイズ | 780*650*1600mm |
| 電力 | 2.2KW、3HP、AC380V |
| ノイズ | <200dB |
| 空気の出入り口サイズ | 6インチ/8インチ |
| 電源線 | 5*2.5² |
| フィルター | 16個 |

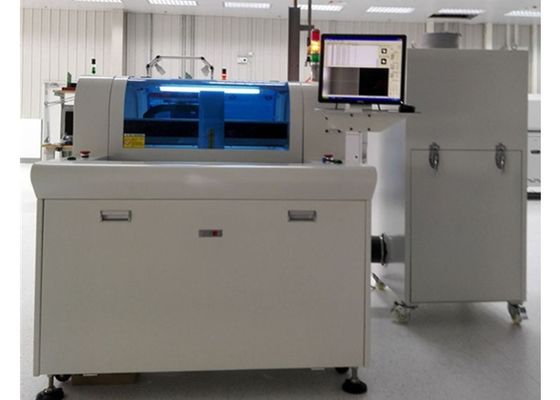

機械の詳細
