| 起源の場所: | 中国 |
| ブランド名: | HSTECH |
| 証明: | CE |
| モデル番号: | RM-F318 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiable |
| パッケージの詳細: | 木製パッケージ |
| 受渡し時間: | 1ヶ月 |
| 支払条件: | D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1ヶ月あたりの20セット |
| 製品名: | 単一のプラットホームPCBAのルーター機械 | プラットホーム: | 単一 |
|---|---|---|---|
| ルーティングキット: | フライス | 働きプラットホーム: | 350*400mm |
| ドリブンモーター: | サーボ モーター | 電圧: | AC380V |
| 機械次元: | 740*835*1240mm (L*W*H) | ||
| ハイライト: | 基板CNCのルータ,pcbaの打抜き機 |
||

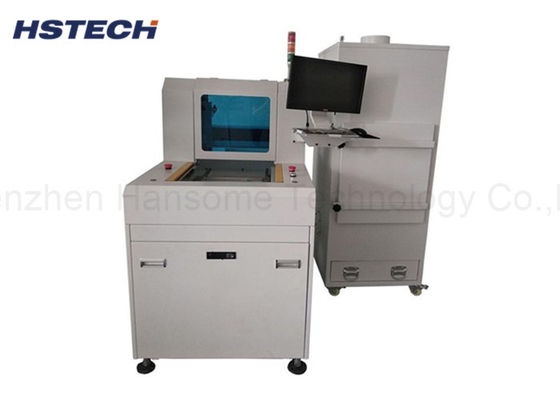

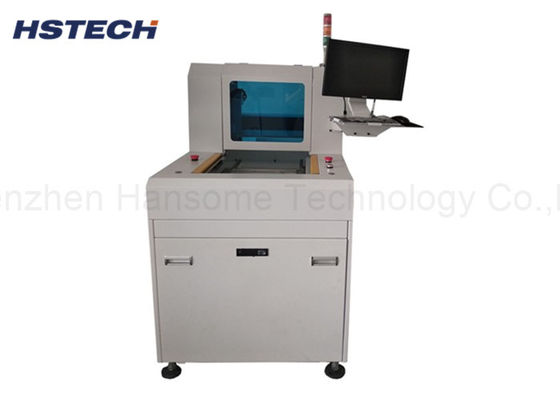

単一プラットフォーム 小型のラット噛み自動PCBデパネルリングルーティングマシン
機械の導入
このシングルプラットフォームの自動PCBルーターマシンは 費用対効果の高いPCBルーターで サイズが小さく 空間が節約され 小規模な工場に適しています
この機械はすべての機能を備えており,また,粉塵収集器も装備されています.
作業原理
高速磨削機がプログラムに従って動作する.
伝統的なPCB分離機と比較した利点
1PCBをよく保護し,手動で曲がる事で,チンの破裂や部品の損傷を避ける.
2超低力ストレスは,パンチや屈曲によって機械的に発生するストレスを避けます.
3カーブPCBパネルのあらゆる種類の切断に適しています.
主要な特徴
1最大4万回転/分 高速ルーティングスピンドル
2中国語と英語の操作言語の選択制御パネル
3,Windowsの操作,手動のロケーション,またはファイルインポート.
4CCD検出
5外部塵収集機を含む.
6カーブPCBのあらゆる種類の分離に適しています.
セプシフィケーション
| モデル | RM-F318 | ||
| 構造 | シングルスピンドル シングルプラットフォーム | ||
| 機械のサイズ (mm) | 740*835*1240mm | ||
| 総重量 | 550kg | ||
| 塵収集器のサイズ (mm) | 700*600*1200mm | ||
| 塵収集方法 | 底部コレクション | ||
| 作業プラットフォームの大きさ | 350*400mm | ||
| PCB 位置付け | 固定装置,機能指 | ||
| 駆動システム | X/Y/Z軸はサーボモーターで動かされ,W軸は三相モーターの周波数インバーターで動かされる. | ||
| ルーティング スピンドル | 最大40000rpm | ||
| 切断速度 | 1〜100mm/s | ||
| 切断精度 | ±0.05mm | ||
| 繰り返す精度 | ±0.02mm | ||
| 軸の移動速度 | 800mm/s | ||
| Z軸システム | スクロール駆動,二重ガイド | ||
| ルーターキット | フレッシングカット,φ0.8~φ3.0 左回転,シェンク・ウォルフスタン・スティール | ||
| ツール寿命制御 | ソフトウェアプログラム制御 | ||
| 塵収集機 | 2.2Kw,380V | ||
| 塵収集器の空気圧 | 4-6KG/cm3 | ||
| プログラミング | オンライン番組 | ||
| 編集機能 | 直線,曲線,円,弧 | ||
| セキュリティドア | 手動ドア | ||
| エラーアラーム | そうだ | ||
| プログラム方法 | 自動プログラム,キーボードとマウスで制御されたカメラ | ||
塵収集器の仕様
| サイズ | 700*600*1200mm |
| パワー | 2.2KW,3HP,AC380V |
| 騒音 | <200dB |
| 空気入/出の大きさ | 6インチ/8インチ |
| 電源線 | 5*2 とすると5² |
| フィルター | 16個 |
機械の詳細
