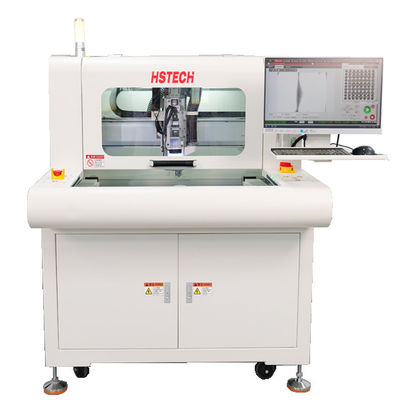

60000のRPMの紡錘が付いているラットのかみ傷PCB Depaneling機械/自動PCBのルーター
フライスのまた高密度pcbaおよび他の物質的な基質を切る高速紡錘の乾燥製粉のキットが付いている自動PCBAの打抜き機と、呼ばれる自動ルーター機械。
主な特長
1の電気制御、空気源無し。
2の安定性が高く、容易な維持。
3の簡単な操作、短い転換の時間。
4の中小のサイズPCBA板のための設計。
Sepcfication
| モデル | RM-288 | RM-388 | RM-888 |
| 構造 | 単一の紡錘、二重仕事プラットホーム | 二重紡錘、二重仕事プラットホーム | |
| 機械サイズ（mm） | 1000*1200*1550 | 1200*1400*1550 | |
| 総重量 | 700kg | 900kg | |
| 集じん器のサイズ（mm） | 625*600*1600 | ||
| 吸塵方法 | 最下のコレクション | ||
| 仕事プラットホームのサイズ | 300*400mm | 410*510mm | |
| プラットホームのドライブの種類 | 二重回転式プラットホーム、3phaseモーター インバーターが付いている精密スライサー | ||
| ドライブ | サーボ モーターによって運転されるX/Y/のZ軸三相モーター頻度インバーターによって運転されるWの軸線 | ||
| 旅程の紡錘 | 5000~50000rpmの自動冷却 | 5000~60000rpmの自動冷却 | |
| 切断の速度 | 1-100mm/s | ||
| 切断の正確さ | ±0.05mm | ||
| 繰り返し正確さ | ±0.02mm | ||
| 軸線の移動速度 | 800mm/s | ||
| Z軸システム | 運転されるねじ二重ガイド | ||
| ルーターのキット | フライス、φ0.8~φ3.0は回転、すねのタングステン鋼鉄を去りました | ||
| 用具の生命制御 | ソフトウェア プログラム制御 | ||
| 活動的な保護機能 | safty軽いカーテン | ||
| 保証ドア | 手動ドア | ||
| 間違い警報 | はい | ||
| プログラム方法 | キーボードによってカメラ制御自己のプログラミング、およびねずみを捕る猫 | ||
機械次元
超無声真空の集じん器
| 電圧 | 380V/50Hz |
| 力 | 2.2KW |
| 空気圧 | 1500Pa |
| 最高の気流 | 2800mの³ /H |
| 騒音 | <77dB |
| 空気入口 | φ125mm |
| フィルター効率 | 99% |
| 材料 | 水およびオイル証拠 |
| フィルター評価 | 3-5μm |
| 量 | 1pcs |
| フィルター タイプ | Nagetive圧力ろ過 |
| 塵の明確なモード | vishaking手 |
| 塵の容器の容量 | 12L |
| 次元 | 625x600x1160mm |
機械細部
高速Sycotecドイツのブランドの紡錘
デバッギングおよび操作のためにオペレーティング システム、簡単なWindows7/10英語版。
極度の視野システム
高速CCDのカメラによってユーザーをで自動口径測定の特徴それによって切断道を容易に編集することを許可しま非常に正確な切断操作に起因します。
Movmentシステム
X、YおよびZ軸は粉砕の等級の精密球ガイドからねじで締まらせます、ACサーボ モーターによって運転されて、1K Hzの高速応答時間まで衝撃の減少フィルターを採用していて頻度および自己がよく、安定した動きの性能を、実現して下さい。
革新的な掛かるルーターのキット
中心に、および調和した構造に安定性および正確さ、結果およびcompacyのサイズ保障する両側に奴隷ある運転シャフトの設計。（業界標準50%小さくより）。
回転式仕事台の構造
仕事台の設計は高い引きのトルクの細分化（180degree）によって運転されましたり、シリンダーによって運転される機械仕事台よりより多くの精密そして安定性を提供します。この革新的な回転式仕事台の設計はまたそれにより転換の遊んでいる容量を減らし、生産性を最大にする両方のdefferent切断のアルゴリズムの同時操作にAおよびBの仕事台を、与えます。
刃管理
段階による切刃の組み立てを許可することは消耗品のためのコストを非常に削減します。
よりかわいい製粉
フライスは減らされた切削抵抗の利点の高速紡錘によって、円形のような、直線、LまたはUのタイプ、正方形およびアークの形すべてのカーブのpcbsのために高精度、低雑音適した運転されます。
自己の回復診断システム
自己診断システムは生産の間にmalfuctionsの容易なトラブルシューティングを可能にし、ダウンタイムを減らします。
