PT100 PUR ジェッティングバルブ HS PF PUR30CC ホットメルトディスペンシングバルブ SMT FPC PCB アセンブリ用

PT100 PURジェットバルブ HS PF PUR30CC SMT FPC PCB 電子アセンブリ用高精度非接触ディスペンシングバルブ ホットメルトポリウレタン接着剤ジェットディスペンシング装置

製品紹介

このPURジェットバルブ HS‑PF‑PUR30CCは、精密産業オートメーション向けに構築された非接触型高速ホットメルトジェットディスペンシングバルブです。PT100温度センシングモジュールを搭載したこのPURジェットバルブは、PURホットメルト接着剤の安定した加熱を提供し、ディスペンシング中のワークピースへの接触損傷を排除します。30cc接着剤カートリッジ用に設計されており、基板に触れることなく超微細ドットおよびラインジェットをサポートします。ほとんどのモーションプラットフォームとシームレスに統合でき、SMT、FPC、PCBの精密アセンブリプロセスに広く展開されています。コアディスペンシングコンポーネントとして、従来の接触ディスペンシングシステムにおける接着剤出力の不均一性、ワークピースの傷、頻繁な接着剤の詰まりといった一般的な課題を解決します。

主な特徴と機能は以下の通りです。

1. 高精度ジェット：PURジェットバルブは、高度なジェット技術を使用して、接着剤注入の量、速度、位置を非常に正確に制御します。この精度により、精密部品の固定やシーリングなど、高精度な接着剤塗布が必要なアプリケーションに適しています。
2. 調整可能およびプログラム可能：装置には、接着剤噴射圧力、接着剤噴射時間、接着剤噴射モードなどの調整可能なスプレーパラメータがあります。これにより、オペレーターは特定のアプリケーションニーズに基づいて微調整および最適化できます。一部のPURジェットバルブにはプログラム機能もあり、さまざまなプロセス要件に対応するために複数の接着剤噴射モードとパスをプリセットできます。
3. 効率的な生産：PURジェットバルブは、高速な接着剤スプレー速度と応答時間を持ち、生産効率を向上させます。大量生産環境に適しており、接着剤コーティングタスクを迅速かつ正確に完了でき、生産ラインの生産能力と効率を向上させます。
4. 強力な適応性：PURジェットバルブは、ポリウレタン接着剤、エポキシ接着剤、シリコーン接着剤など、さまざまな粘度と流動性の接着剤材料に適しています。ノズルとバルブ設計の柔軟性により、さまざまな接着剤の特性とアプリケーションニーズに対応できます。
5. セルフクリーニング機能：一部の高度なPURジェットバルブにはセルフクリーニング機能があり、洗浄液またはガスフラッシングによってノズル内の残留接着剤を除去し、詰まりやメンテナンス作業を軽減します。

原理と制御

30CC PURジェットバルブ

1. PUR注入バルブは、ドラム加熱モジュール、加圧キャップモジュール、ノズル加熱モジュール、流路モジュール、バルブ本体モジュール、および放熱モジュールで構成されています。
2. バレル加熱モジュールは、バレルを保持し、温度制御可能な一段階加熱を行います。ゲル初期加熱が完了します。
3. 加圧キャップモジュールは、バレルを密閉および加圧し、コントローラーを介して出力圧力を制御します。
4. 放熱モジュールは、熱を放散し、バルブ本体からのノイズを低減します。
5. ピエゾジェットバルブはモジュラー設計を採用しており、ゲルと接触する部分はランナーモジュールとして設計され、ゲルと接触しない部分はバルブ本体モジュールとして設計されています。
6. 流路モジュールは、さまざまなアプリケーションでのディスペンシング要件を満たすために変更できます。
7. シリーズのノズル径（40µmから500µmまで）。
8. ノズルは、フラットジェットタイプ、ニードルタイプ、エクステンションタイプに分類されます。
9. ランナーモジュールは、超音波洗浄機で定期的に洗浄する必要があります。シールは有機溶剤に浸さないでください。ノズルを損傷しないように、ノズルを洗浄するには特殊な工具が必要です。

ジェットバルブコントローラー

1. タッチスクリーンは、ピエゾジェットバルブおよびディスペンシングシステムを制御し、MES通信をサポートし、強力で安全かつ信頼性があります。
2. タッチスクリーンはグラフィック制御モードを採用しており、ディスペンシングシステムのコンポーネントと制御表示機能がグラフィカルに表示され、簡潔で直感的です。
3. ノズル加熱装置：ディスペンシング前にノズルを適切な温度に加熱する必要があります。加熱装置は一段階加熱モードを採用しています。
4. ノズルでの加熱は、ゲルの最適な性能を満たすためにゲルの温度を一定に保ちます。コロイドの最適な性能。

ノズルとバレル加熱

1. ディスペンシング前にノズルを適切な温度に加熱する必要があります。加熱装置は二段階加熱モードを採用しています。

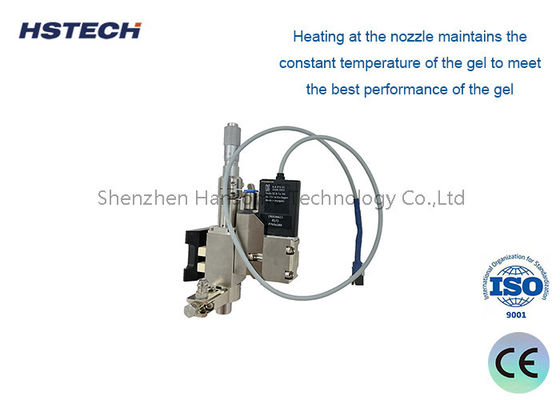

2. ノズルでの加熱は、ゲルの最適な性能を満たすためにゲルの温度を一定に保ちます。コロイドの最適な性能。

仕様

利点

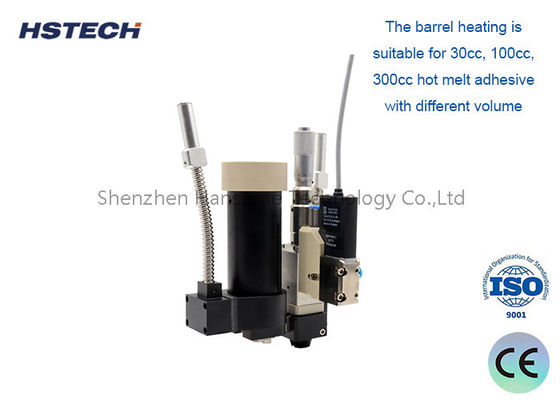

• バレル加熱は、異なる容量の30cc、100cc、300ccホットメルト接着剤に適しています。
• モジュール化された設計、部品交換が容易、簡単なデバッグ、幅広いプロセスアプリケーション。
• スプレー量は0.3nLまで正確にでき、スプレー接着剤スポットの一貫性精度は最大98%です。
• 最小0.17mmのライン幅、最小0.15mmのスポット径のホットメルト接着剤スプレープロセスを実現できます。
• 市場に出回っているあらゆるモーションプラットフォームと一致させることができます。

多様なアプリケーションシナリオ

HS-PF-PUR30CCは、高精度製造環境向けに調整された多用途の主力製品です。

• コンシューマーエレクトロニクス：スマートフォン、タブレット、スマートウォッチ、TWSイヤホンの精密構造接着、シーリング、防水。
• 自動車エレクトロニクス：カーライト、ダッシュボード、センサー、EVバッテリーコンポーネントの安全な接着とシーリング。
• 半導体およびLEDパッケージング：極めて高い精度が要求されるMiniLED、光学レンズ接着、チップカプセル化のためのマイクロディスペンシング。
• 医療機器：使い捨て医療機器および敏感な診断機器向けのクリーンで正確な接着剤塗布。

なぜ当社のPURジェットバルブを選ぶのか？

マイクロディスペンシングにおいて、信頼性と精度は譲れないことを理解しています。HS-PF-PUR30CCは、耐久性の高い耐摩耗性素材と、90度の迅速な接着剤カットオフを保証するデュアルエア回路設計で構築されており、流体変動を低減し、一貫したパフォーマンスを維持します。モジュラー構造は、重要なコンポーネントの耐用年数を延ばすだけでなく、メンテナンスコストを大幅に削減します。包括的な技術サポートに裏打ちされた当社のバルブは、総合設備効率（OEE）を最大化し、完璧な生産品質を確保するように設計されています。

ディスペンシングプロセスをアップグレードする準備はできましたか？

接着剤塗布の一貫性のなさで製品品質を損なったり、生産ラインを遅らせたりしないでください。今すぐHS-PF-PUR30CC PURジェットバルブの精度と速度にアップグレードしてください。カスタム見積もり、技術データシート、または特定のディスペンシングの課題について話し合うために、今すぐお問い合わせください。当社のエンジニアリングチームが、高度な製造ニーズに最適な接着を実現するお手伝いをします。
