シングルチューブスクリューバルブサーボモーター駆動容積式流体輸送 HS 300 HS 450 HS 600 HS 700

ボリュメトリック流体輸送 セルボモーター駆動単管螺栓バルブ HS 300 HS 450 HS 600 HS 700 高精度量分流バルブ SMT PCB産業流体用途

機械の紹介

シングルチューブスクリューバルブは,高精度定量伝送の各種用途に適した高精度体積計測および伝送製品です.単元部品スクリューポンプは螺旋構造設計を採用,スクリューとステータは自己密封設計で,スクリューは定量輸送機能を実現するためにステータの空洞に回転します.輸送プロセスは媒体の切断効果を生成しません.介質の特性に影響を与えない. 同時に,逆方向に回転させることができます 吸着モーターを介して, 簡単にアレッシブ断裂を認識する, 滴滴の配給プロセスに完璧な解決策, 引っ張る問題.

1容量流体輸送

2サーボモータードライブ

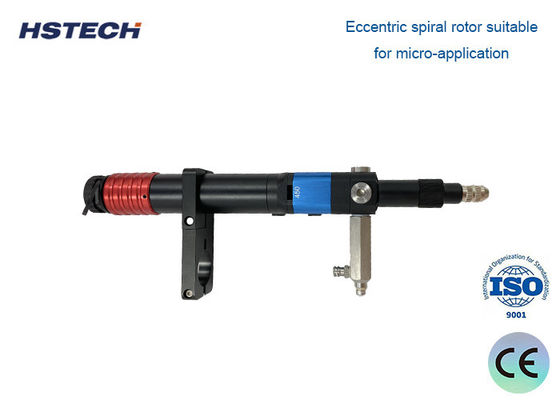

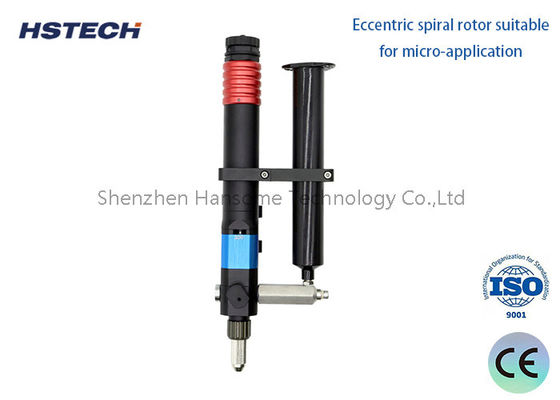

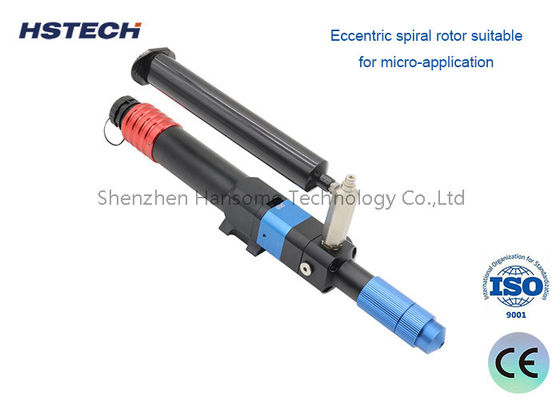

3微小用途に適した外向的な螺旋回転器

4ステータは腐食耐性が優れている.

5微小用途の配給用用軽量配給バルブ

6低から高粘度ジェルに適しています

7. 安定した粘着出力と高い配給精度.

8滴りも引いたりする問題はない

作業原理

1単管螺旋弁 (単部螺旋弁) の体積計測と充填システムは,ローターとステーターの間を密閉した設計で,無限ピストン原理に基づいています.低から高粘度な液体に対するコロイドの定量的な配送を達成するために,ステータコアの中心に回転するローター.

2. 各アプリケーションの核心は,圧力の安定性とポンプの線形特性を保証できる体積伝達計量ポンプに基づいています.ポンプの速度との関係を決定する時間や流量によって測定できるので,定数物質は時間またはポンプの回転速度によって測定できます.

3低から高粘度,磨損耐性,構造に敏感な高充填液から,粘度によって影響を受けません.

スクロールバルブ用ステータとローター

1ステーターのコアはFFKM,FKM,NBRででき,オプションです.ステーターのハウジングはAL 7075ででき,表面は高表面仕上げを増やすために回転式フライディング後に細工されます.表面は,高い表面仕上げを増やすためにサイクロン磨きの後,細工されるステータのコアとステータのハウジングは,ステータとローターのフィットが正確であることを保証するために,ダイゴールドされています.

2. 駆動シャフトの材料はSUS304で,表面は高い表面仕上げを増加させるためにCNC回路加工後に細工されています.駆動棒の高速回転でスクリューが窒息しないことを保証する (最大回転は最大2.2回転/秒)

3スクロールの材料は輸入ステンレス鋼です表面はサイクロン磨き後に細かく磨き,その後高表面仕上げと耐磨性を高めるためチタンで塗装されている陶器材料も用意されています.

4ローターとステータの組み合わせは密閉された空間を形成し,モーターはローターを回して安定した唾液効果を形成することで,粘着粒子を継続的に外出します.

仕様

製品 の 特徴 と 利点

高度な粘着剤配分精度
セルボモーター駆動と偏向的なスクリュー棒の供給を採用し,粘着剤は継続的に安定的に出力することができます.

粘着粘度と吐き気量の幅が広い
モーターの速度とガス圧力の調整により,異なる粘着粘度を配分し,粘着唾液の量を迅速に変更することができます.

粘着剤を滴ったり引っ張ったりしない
モーターは逆方向に動いて 吸い戻し 簡単に粘着剤を滴り落としたり 引っ張ったりする問題を解決します

スターターの大きな適応性
スタータは中程度の腐食に耐性があり,使用寿命が長いため,ユーザーの総所有コストを大幅に削減します.

容量計測
圧力の変化の影響を受けない.

高出力圧
単一ポンプ出力圧 ≥ 20bar

応用シナリオ

エレクトロニクス&SMT組立溶接パスタ,伝導性粘着剤,不充填材料,およびPCBおよび半導体パッケージのコンフォームコーティングを配布します.精密 な 圧量 制御 により,細い 音 の 部品 に 均一 な 点 の 配置 が 確保 さ れる橋渡し,空白,再加工を減らす

自動車製造エンジン,トランスミッション,電子モジュールの組み立て中に構造粘着剤,スレッドロッカー,ガスケティング材料,熱インターフェース化合物を適用する.恒常 な 珠 の 容積 は 結合 の 強さ を 向上 さ せるし,厳しい 作業 条件 の 中 で 密封 の 信頼性 を 強化 する.

医療機器の製造バイオコンパティビリティの粘着剤,UV固化可能な樹脂,カテーテル,注射器,診断用カートリッジ,インプランタブル部品のための潤滑剤の測定繰り返す可分断プロファイルは,検証された製造プロセスと規制遵守をサポートします..

工業組立と包装電子機器,センサー,コネクタ,バッテリー,消費品のシール,結合,ポッティングアプリケーションバルブは,同じ信頼性で自動化インライン生産と半自動ベンチトップ配給セットアップの両方を処理.

新しいエネルギーと電池製造熱パスタ,構造粘着剤,電解質材料をバッテリーセルとモジュール組成に配分する.材料の容量の精度は熱性能とセル寿命に影響を与える.

なぜ 単管 螺栓 バルブ を 選ぶ の か

真 の 積分 精度材料の粘度変動や気圧変動に苦しんでいる時圧器とは異なり,サーボモーター駆動のスクリューバルブこれは,長時間生産回数,材料のバッチ変更などにわたって配給の一貫性が保たれていることを意味します材料廃棄物や欠陥率を減らす.

幅広く粘着性のある互換性単管の螺旋構造は,水のような溶媒から,詰まりや脈動なしに高濃度で満たされたペストや油脂まで,液体を処理します.そしてチキソトロプ化合物はすべて無事に管理されています複数の製品ラインに1つのバルブが適している.

プログラム可能で 繰り返す配給の各パラメータ 回転速度,方向,回転数,加速,および吸い戻し 電子的にサーボドライブによって制御されます. レシピは保存,呼び戻すことができます.機械間から機械間へ移動する生産台で1台でも100台でも同じ結果が得られます

清潔 で 滴り ない 配給 器吸い戻しと逆回転機能が組み込まれ,配給サイクルごとにスリング,滴り,尾根を排除します.これは作業部件を清潔に保ち,配給後の清掃を軽減します.敏感な電子装置に汚染を防ぐ.

モジュラルで メンテナンスは簡単単管 の 設計 に よれ ば,濡れ た 部品 が 少なくなり,分解,清掃,材料 交換 が 素早く 簡単 に でき ます.着用 部品 は 標準化 さ れ,簡単に 入手 でき ます.バルブの使用期間中,ダウンタイムと保守コストを低く保つ.

拡張可能なモデル範囲│ │ │HS-300,HS-450,HS-600,HS-700オーバーサイズの機器や サイズ不足のバルブに苦労する代わりに 適用に応じた流量容量を選択します各モデルは同じ制御インターフェースとマウントフットプリントを共有線路の統合とオペレーターの訓練を簡素化する.

適切なコンフィギュレーションを見つける準備はできましたか?

適正な材料,容量,流量要件を設定し,シングルチューブスクリューバルブ時間,材料,そして再加工コストを大幅に節約できます.

私たちのエンジニアのチームとあなたの流体タイプ,ターゲット配給量,生産速度,および既存の自動化設定を共有します.HSシリーズ必要な場合 生産開始前に精度と可複性を確認できるように 実際の材料を使ってサンプル配給試験を 実施します

配給の課題について教えてください 製品に合わせて 解決策を考案しましょう
