| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |
産業用4.0MESシステム用の自動溶接ペストプリンター
紹介
G9+自動溶接ペスト印刷機は,最先端のSMTアプリケーションのために特別に設計された高級ツールです.03015 部品と 03015 部品の複合的な印刷要求を満たす.25mmピッチで 卓越した精度と迅速な操作能力を提供します
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認 | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
先進的なCCDデジタルシステム:
この最先端のシステムは 革新的な光学経路を備えており 均一な円形照明と 明るい同軸照明を 提供しています異なる表面の様々な点や不均等なマーク点を容易に認識する青銅,銅,銀材,熱気溶接部品,FPC,様々な色のPCBを含む.

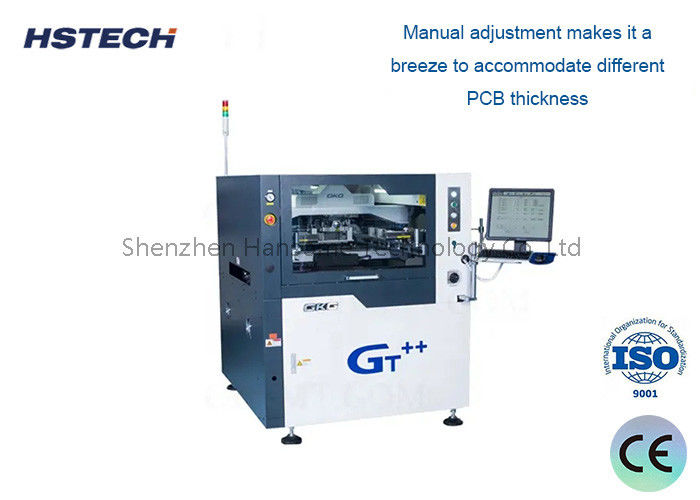

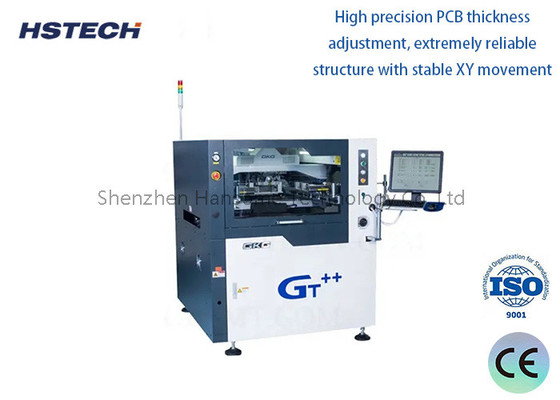

高精度PCB厚度調整メカニズム:
このメカニズムは,安定したXY運動を持つ堅牢な構造を特徴とし,PCB厚さの幅広い範囲をシームレスに収納するために手動調整が可能である.
革新的なガイドレール位置付けシステム:
このシステムは,FPCとPCBの曲線に対応するために特別に設計され,取り外すパターンガイドレールとプログラム可能な柔軟なサイドクランプが含まれています.独特の固定プレート装置は,正確な位置付けを保証ソフトウェアプログラミングは,PCBの厚さに簡単に適応するために,ストレッチとリラクションを自動化します.
革命 的 な スキージ 構造:
このスクエージ構造は,安定性を大幅に向上させ,使用寿命を延長する包括的な設計を組み込んでいます.
効率 的 な 高速 ステンシル 清掃 メカニズム:
ダウンディスペンジングクリーニング構造は,スタンシルクリーニングプロセスで一般的な問題であるスタンシル開口の詰まりを効果的に防止します.ソフトウェア制御は,溶剤の配給長さの簡単な調整を可能にします洗浄効果を最大限に保ちます
インチューイティブなマルチ機能インターフェース:
シンプルでわかりやすく設計されたこのユーザーフレンドリーなインターフェースは,リアルタイムで温度と湿度を監視し,必要に応じてユーザーを監視し,条件を簡単に調整することができます.
