| ブランド名: | GKG |
| モデル番号: | G9+ |
| Moq: | 1セット |
| 価格: | negotiable |
| 支払条件: | T/T,ウェスタンユニオン,マネーグラム |
| 供給能力: | 月100セット |

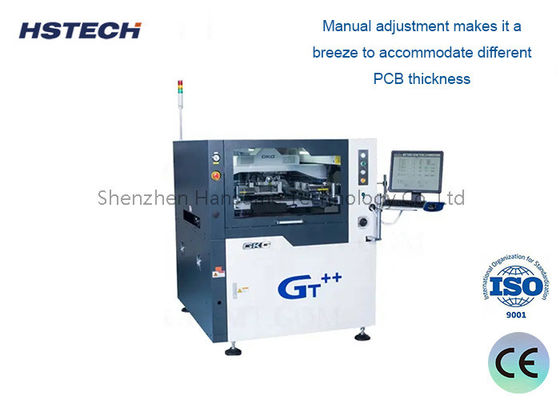

産業用4.0MESシステム用の自動溶接ペストプリンター
紹介
自動溶接ペスト印刷機は,洗練されたSMTアプリケーションに合わせたトップレベルの機器を表しています.それは熟練して03015部品と03015部品の要求の高い印刷ニーズに対処します.25ピッチ卓越した精度と迅速なパフォーマンスを保証します
仕様
| モデル | G9+ |
| 最大PCBサイズ | 450×340mm |
| PCB の最小サイズ | 50×50mm |
| PCBの厚さ | 0.4~6mm |
| 最大ボード重量 | 5kg |
| 輸送高度 | 900±40mm |
| 板の縁の隙間 | 2.5mm |
| 板の高さ | 15mm |
| 輸送方向 | L-R,R-L ほら |
| 輸送速度 | 最大 1500mm/s プログラム制御 |
| 輸送方法 | 一段階 |
| 幅調整 | オートマティック |
| I/Oインターフェース | SMEMA |
| PCBの位置付け (サポート方法) | 磁気ピン/支えブロック/手動上下テーブル |
| PCBの固定システム |
オーバー・クランプの特許
|
| 側側を固定する | |
| 吸収機能 | |
| プリントスナップオフ |
0~20mm
|
|
印刷モード
|
一回/二回
|
|
印刷速度
|
10~200mm/秒
|
|
印刷モード
|
一回/二回
|
|
スキージータイプ
|
ゴム/鋼のスキージ・ブレード (角45°/55°/60°)
|
| 印刷圧 | 0.5〜10kg |
| テンプレートのフレームサイズ | 470*370mm~737*737mm (厚さ20-40mm) |
|
清掃システム
|
雨型洗浄システムのドロップ
|
| 強化された真空吸収 | |
| 乾燥,湿気真空 3つのモード | |
| 前後掃除 | |
|
CCD FOV
|
10×8mm
|
| 信頼証の種類 | 標準の信託マークの形 |
| パッド | |
| 穴 | |
| カメラシステム | 上/下の光学構造を見る |
| CCDデジタルカメラ | |
| ジオメトリパターンのマッチ |
機械の性能
| モデル | G9+ |
| 位置を繰り返す精度 | ±12.5um@6,CPK≥2.0 |
| 印刷精度 | ±18um@6,CPK≥2.0 |
| 印刷サイクル時間 | <7.5秒 |
| 第三者のテストシステム (CTQ) をベースに,実際の溶接パスタ印刷位置の精度を確認する | |
機械の仕様
|
電源
|
AC:220±10%,50/60HZ,3.0KW
|
|
空気圧
|
4~6kgf/cm2
|
|
空気消費量
|
約5L/分
|
|
動作温度
|
-20°C~+45°C |
|
動作湿度
|
30%~60%
|
|
機械の寸法(タワーライトなし) |
1172 (L) x 1385 (W) x 1530 (H) mm
|
|
機械の重量
|
約1000kg |
特徴
この最先端のシステムは 革新的な光路を組み込み 均一な円形照明と明るい同軸照明を 提供しています異なる表面に異なる不均等なマークポイントを容易に認識できるようにする青銅,銅,銀塗料,熱気溶接物,FPC,そして様々な色のPCBを含む.

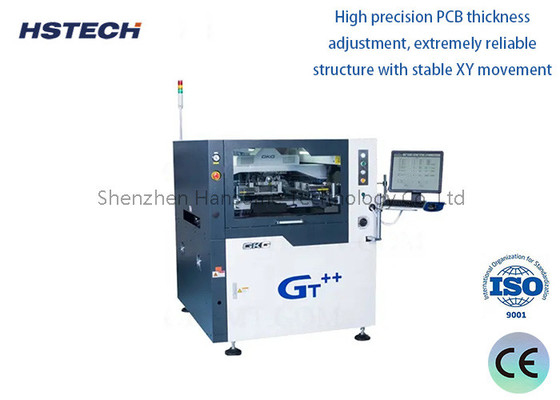

高精度PCB厚度調整メカニズム:
このメカニズムは,安定したXY動きを持つ堅牢な構造を特徴とし,PCB厚さの幅広い範囲にシームレスに調整することができます.
革命的なガイドレール位置位置システム:
このシステムは,FPCとPCBの曲線に対応するように設計され,取り外すパターンガイドレールとプログラム可能な柔軟なサイドクランプが含まれています.ユニークなクランププレート装置は正確な位置付けを保証します.ソフトウェアプログラミングは,PCBの厚さの変化に簡単に適応するために,ストレッチと引き込みを自動化します.
改良されたスキージ構造:
スキージ構造は,安定性を大幅に向上させ,使用寿命を延長する包括的な設計を誇っています.
高速スタンシル洗浄機構:
ダウンディスペンジングクリーニング構造は,スタンシルクリーニングプロセスで一般的な問題であるスタンシル開口の塞ぎを効果的に防止します.ソフトウェア制御は,最適な清掃結果を達成するために溶媒の配給長さの簡単な調整を可能にします.
ユーザに優しい多機能インターフェース:
この直感的なインターフェースは シンプルで明確で リアルタイムで温度と湿度を監視し ユーザが 必要に応じて 条件を簡単に監視し 調整できるようにしています
